Yksinkertaisen sähkömoottorin voi koota muutamassa minuutissa tavaroista, joita löytyy useimmista kodeista: pariston, kestomagneetin, palan teippiä ja kuparilangan avulla. Se on yksi klassisimmista kotikokeista, joka tekee sähkömagnetismin näkyväksi – kela alkaa pyöriä kuin taikaiskusta, kun virta ja magneettikenttä kohtaavat. Tämä ohje käy läpi rakentamisen vaihe vaiheelta, selittää selkokielellä miksi moottori pyörii, esittelee kaksi eri toteutustapaa ja kertoo, mitä turvallisuudessa kannattaa huomioida.
Pikafaktat
Projektin tyyppi: Kotitekoinen sähkömoottori (tiedekoe)
Vaikeustaso: Helppo–keskitaso
Rakennusaika: Noin 10–20 minuuttia
Kustannus: Muutama euro (usein tarvikkeet löytyvät kotoa)
Tarvikkeet: AA-paristo, emaloitu kuparilanka, kestomagneetti, teippi, 2 paperiliitintä, hiekkapaperi
Moottorityyppi: Kelamoottori (harjallinen) tai homopolaarimoottori
Ikäsuositus: Kouluikäiset aikuisen valvonnassa
Mikä sähkömoottori on ja miten se toimii
Sähkömoottori muuttaa sähköenergian liikkeeksi. Ilmiön ytimessä on sähkömagnetismi: kun sähkövirta kulkee johtimessa, sen ympärille syntyy magneettikenttä. Kun tämä kenttä joutuu kestomagneetin kentän vaikutukseen, johtimeen kohdistuu voima. Tätä virran ja magneettikentän yhteisvaikutuksesta syntyvää voimaa kutsutaan Lorentzin voimaksi, ja se on kohtisuorassa sekä virran suuntaa että magneettikenttää vastaan.

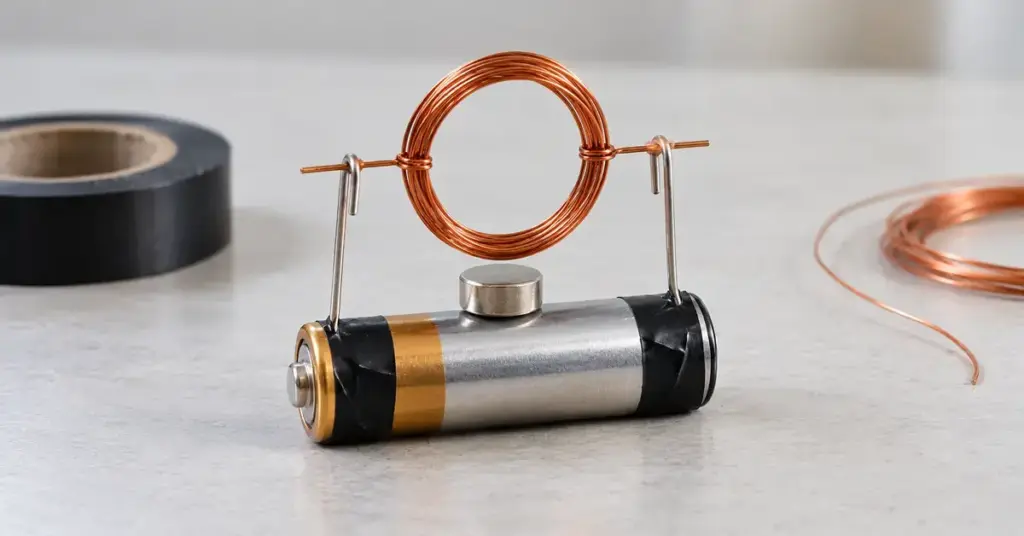

Kotitekoisessa moottorissa kuparilangasta kierretty kela toimii johtimena, paristo virtalähteenä ja kestomagneetti tuottaa kiinteän magneettikentän. Kun virta kulkee kelan läpi magneetin yläpuolella, kelaan kohdistuva voima pyörittää sitä. Sama perusperiaate toimii kaikissa sähkömoottoreissa aina lelujen pienistä moottoreista sähköauton voimalinjaan – kotikoe vain pelkistää sen niin, että toiminnan näkee paljain silmin.
Mitä tarvitset
- AA-paristo (1,5 V): tavallinen sormiparisto riittää. Uusi paristo antaa reippaimman pyörimisen.
- Emaloitua kuparilankaa noin 0,5–1 mm paksuutta, pituudeltaan noin 50 cm. Emali on ohut eristävä lakkakerros langan pinnalla.
- Kestomagneetti: pieni ja vahva magneetti toimii parhaiten. Voimakkaat neodyymimagneetit tuottavat selvästi suuremman voiman kuin heikot magneetit, mutta myös tavallinen jääkaappimagneetti voi riittää kokeiluun.
- Teippiä: maalarin- tai sähköteippi pariston ja tukien kiinnittämiseen.
- Kaksi paperiliitintä tai hakaneulaa: näistä taivutetaan kelaa kannattelevat tuet.
- Hiekkapaperia tai kynsiviilaa: emalin hiomiseen langan päistä.
- Sakset tai sivuleikkurit langan katkaisuun.
Näin rakennat sähkömoottorin vaihe vaiheelta
1. Kierrä kela
Kierrä kuparilankaa AA-pariston ympärille noin 8–12 kierrosta tiiviiksi kelaksi. Jätä molempiin päihin noin 3 cm suoraa lankaa ulos – näistä tulee kelan akseli. Liu’uta kela varovasti pois pariston päältä niin, että se säilyttää pyöreän muotonsa. Kierrä ulos jäävät päät kelan ympäri pari kertaa, jotta kela pysyy kasassa, ja ojenna päät vastakkaisiin suuntiin samalle akselille.
2. Hio emali pois – tässä on koko kikan salaisuus
Tämä vaihe ratkaisee, pyöriikö moottori. Hio hiekkapaperilla emali pois vain toisen akselipään koko pinnalta, mutta toisesta päästä ainoastaan alapuolelta – jätä sen yläpuoli lakan peittoon. Kun kirkasta kuparia näkyy, virta pääsee kulkemaan. Puoliksi eristetty pää toimii yksinkertaisena virrankatkaisijana eli kommutaattorina, jota käsitellään tarkemmin jäljempänä.
3. Tee tuet ja kokoa
Suorista kaksi paperiliitintä ja taivuta kummankin yläpäähän pieni silmukka, johon kelan akseli asettuu. Kiinnitä teipillä toinen liitin pariston plusnavan ja toinen miinusnavan yhteyteen niin, että silmukat jäävät saman korkuisiksi eivätkä koske toisiinsa. Aseta magneetti pariston kylkeen tai päälle kelan alapuolelle.
4. Käynnistä moottori
Laske kelan akselipäät liittimien silmukoihin niin, että kela pääsee pyörimään vapaasti magneetin yläpuolella. Anna kelalle kevyt sysäys sormella. Jos kaikki on kohdallaan, kela alkaa pyöriä itsestään ja jatkaa pyörimistään. Ellei se lähde, kokeile pyöräyttää toiseen suuntaan tai tarkista hionta ja kontaktit.
Miksi moottori pyörii? Fysiikka selkokielellä
Kun virta kulkee kelan läpi magneetin yläpuolella, kelan ylä- ja alaosaan kohdistuu Lorentzin voima, joka kääntää kelaa. Ongelma on, että puolen kierroksen jälkeen virran suunta suhteessa magneettiin kääntyy, jolloin voima yrittäisi pyörittää kelaa takaisin – ilman mitään temppua kela vain heilahtelisi edestakaisin puoli kierrosta suuntaansa.
Tämän vuoksi emali hiotaan pois vain toisen akselipään alapuolelta. Kun kela on pyörinyt puoli kierrosta, lakattu yläpuoli osuu tukeen eikä virta pääse kulkemaan. Sillä hetkellä kelaan ei kohdistu voimaa, ja se jatkaa liikettään pelkän liike-energian eli hitauden ansiosta samaan suuntaan. Kun kirkas kuparipuoli taas kääntyy alas, virta kytkeytyy uudelleen ja voima antaa kelalle uuden potkun. Näin kela saa työntävän voiman aina samaan pyörimissuuntaan. Isoissa moottoreissa saman tehtävän hoitaa liukurenkaista koostuva kommutaattori.
Kaksi tapaa: käämimoottori ja homopolaarimoottori
Edellä kuvattu kelamoottori on tavallisin kotikoe, mutta vielä yksinkertaisemman moottorin saa aikaan ilman kelaa. Homopolaarimoottorissa tarvitaan vain paristo, vahva neodyymimagneetti ja pala kuparilankaa. Magneetti asetetaan pariston miinusnavan päälle, ja kuparilanka muotoillaan koskettamaan yhtä aikaa plusnapaa ja magneetin reunaa. Kun virtapiiri sulkeutuu, lanka alkaa pyöriä yhtäjaksoisesti Lorentzin voiman ansiosta – kommutaattoria ei tarvita, koska virta kulkee koko ajan samaan suuntaan. Vertailu auttaa valitsemaan sopivan version:
Vertailu
| Ominaisuus | Kelamoottori | Homopolaarimoottori |
|---|---|---|
| Toimintaperiaate | Pyörivä kuparikela magneetin yläpuolella | Vapaasti pyörivä kuparilanka magneetin reunalla |
| Tarvikkeet | Paristo, kela, magneetti, tuet, teippi | Paristo, vahva neodyymimagneetti, kuparilanka |
| Kommutaattori | Kyllä (emali hiotaan puoliksi) | Ei tarvita |
| Rakentamisen vaikeus | Keskitaso – hionta ratkaisee | Helppo – muutama osa |
| Magneetin tarve | Toimii myös tavallisella magneetilla | Vaatii vahvan neodyymimagneetin |
| Sopii | Kommutaattorin idean opetteluun | Nopeaan wau-efektiin ja pikkulapsille näytettäväksi |
Yleisimmät virheet ja vianetsintä
- Kela ei pyöri lainkaan: yleisin syy on puutteellinen hionta. Varmista, että kirkasta kuparia näkyy ja että lakka on jätetty juuri oikealle puolelle akselia.
- Kela heilahtelee vain edestakaisin: molemmat akselipäät on todennäköisesti hiottu kokonaan puhtaiksi. Toisesta päästä pitää poistaa emali vain alapuolelta.
- Kela hyppää pois tuilta: tasapainota kela huolellisesti ja varmista, että akseli on suora ja silmukat samalla korkeudella.
- Liike on heikko: kokeile vahvempaa magneettia, tuoretta paristoa tai vähennä kelan kierroksia.
- Paristo kuumenee nopeasti: kyseessä on lähes oikosulku. Älä käytä moottoria pitkään yhtäjaksoisesti.
Turvallisuus ja huomioitavaa
Koe on turvallinen aikuisen valvonnassa, mutta muutama asia kannattaa pitää mielessä:
- Kuumeneminen: kuparilangan vastus on hyvin pieni, joten paristo ja lanka voivat lämmetä. Älä käytä moottoria kuin muutama sekunti kerrallaan ja pura se käytön jälkeen, jottei paristo tyhjene tai ylikuumene.
- Neodyymimagneetit ovat vahvoja: ne voivat jättää sormet väliinsä tai haljeta iskusta. Käsittele niitä varoen äläkä anna niiden napsahtaa yhteen.
- Nieleminen on vakava vaara: pienet voimakkaat magneetit ovat lapsille hengenvaarallisia nieltyinä. Jos kaksi tai useampi magneetti niellään, ne voivat vetää toisiaan puoleensa suoliston eri osien läpi ja aiheuttaa kudosvaurioita, puhkeamia ja henkeä uhkaavia tilanteita. Pidä magneetit ehdottomasti pienten lasten ulottumattomissa.
- Käytä tavallista paristoa: älä oikosulje ladattavia litiumakkuja tällä tavalla, sillä ne voivat kuumentua vaarallisesti.
Kenelle projekti sopii
Sähkömoottorin rakentaminen on erinomainen koululais- ja kotiprojekti, joka havainnollistaa sähkömagnetismin perusteet konkreettisesti. Se sopii fysiikan opetukseen, tiedekerhoihin ja kaikille, joita kiinnostaa, miten sähkömoottori oikeasti toimii. Kun perusidea on hallussa, samaa innostusta voi jatkaa muihin nikkarointeihin: kokeile vaikka sähköpiirejä piirtävää kynää tai sähköä johtavaa maalikynää ja tutustu siihen, millaisia toimivia moottorien pienoismalleja harrastajat rakentavat.
Lähteet
Usein kysytyt kysymykset (UKK)
Miksi kotitekoinen sähkömoottori ei lähde pyörimään?
Yleisin syy on väärin hiottu akseli. Toisesta akselipäästä emali poistetaan koko pinnalta ja toisesta vain alapuolelta. Jos molemmat päät ovat täysin puhtaita, kela heilahtelee vain edestakaisin. Tarkista myös, että langan päät koskettavat tukia ja paristo on tuore.
Millainen magneetti moottoriin tarvitaan?
Mitä vahvempi magneetti, sitä voimakkaammin kela pyörii. Pienet neodyymimagneetit toimivat parhaiten, mutta myös tavallinen kestomagneetti voi riittää yksinkertaiseen kokeeseen. Heikko jääkaappimagneetti tuottaa vain vähäisen voiman.
Voiko moottorin tehdä ilman kelaa?
Kyllä. Homopolaarimoottori syntyy pelkästä paristosta, neodyymimagneetista ja kuparilangasta ilman kelaa ja ilman kommutaattoria. Lanka muotoillaan koskettamaan sekä pariston napaa että magneettia, jolloin se alkaa pyöriä yhtäjaksoisesti.
Kuinka kauan moottoria voi pyörittää kerralla?
Vain muutaman sekunnin tai korkeintaan minuutin kerrallaan. Kuparilangan pieni vastus tarkoittaa, että paristo purkautuu nopeasti ja lanka voi lämmetä. Pura moottori käytön jälkeen, niin paristo kestää pidempään.
Onko koe turvallinen lapsille?
Kyllä, aikuisen valvonnassa. Tärkeimmät varotoimet ovat magneettien pitäminen poissa pienten lasten suusta, koska niiden nieleminen on hengenvaarallista, sekä sen huomioiminen, että paristo ja lanka voivat lämmetä käytössä.
