Toimiva V8-moottorin pienoismalli: näin pikkuruinen kahdeksansylinterinen toimii

Pienoiskoossa jyrisevä, kahdeksansylinterinen V8 kuulostaa ensikuulemalta mahdottomalta, mutta harrastajat ympäri maailmaa ovat rakentaneet aidosti käyviä V8-moottorin pienoismalleja. Ne starttaavat, käyvät joutokäyntiä, kiihtyvät ja kuulostavat yllättävän paljon oikeilta lihasautojen moottoreilta – vaikka koko moottori mahtuu usein kämmenelle. Tässä artikkelissa käymme läpi, mikä toimiva V8-pienoismalli oikeastaan on, miten pikkuruinen polttomoottori toimii, keitä ovat alan tunnetuimmat rakentajat ja miten voit itse päästä harrastuksen makuun.

Mikä on toimiva V8-moottorin pienoismalli?

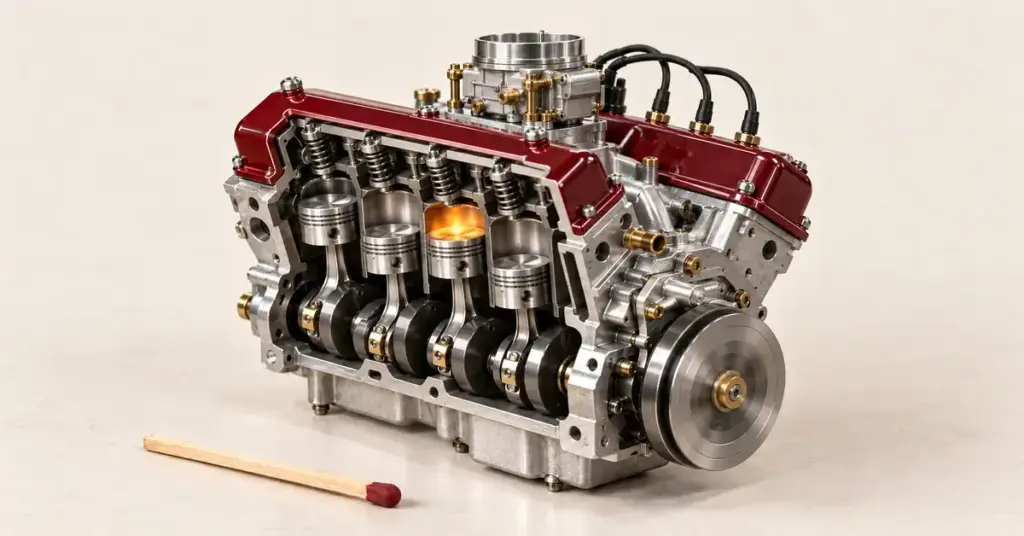

Toimiva V8-pienoismalli on pienikokoinen, aidosti käyvä polttomoottori, jossa on kahdeksan sylinteriä kahdessa 90 asteen kulmaan asetetussa rivissä – täsmälleen kuten isoissa autojen V8-moottoreissa, mutta murto-osan koossa. Sana ”toimiva” on tässä olennainen: kyse ei ole koristeesta tai muovisesta leikkikalusta, vaan moottorista, jossa männät liikkuvat, venttiilit aukeavat ja sulkeutuvat, polttoaine syttyy ja kampiakseli pyörii.

Pienoismalli tarkoittaa mittakaavaan pienennettyä versiota. Moottorimalleissa mittakaava ilmaistaan usein murtolukuna, esimerkiksi 1:4 (neljäsosamittakaava), jolloin moottori on noin neljäsosan oikean moottorin mitoista. Pienuudestaan huolimatta nämä moottorit noudattavat samaa fysiikkaa kuin isot kollegansa, ja juuri siksi niiden rakentaminen on yksi mekaanisen pienoismalliharrastuksen vaativimmista lajeista. Harrastus kulkee kansainvälisesti nimellä model engineering, ja se yhdistää hienomekaniikan, metallintyöstön ja moottoritekniikan.

Toimivia pienoismalleja on kolmea perustyyppiä: täysin käsin sorvattu ja jyrsitty ainutlaatuinen rakennelma, osista koottava rakennussarja sekä valmiiksi koottuna ostettava moottori. Yhteistä kaikille on, että lopputuloksena on oikeasti käyvä kone.

Miten pienoismallin polttomoottori toimii?

Valtaosa toimivista V8-pienoismalleista on nelitahtisia polttomoottoreita, jotka toimivat samalla periaatteella kuin tavallinen bensiinimoottori. Pienikokoisissa malleissa sytytys hoidetaan kuitenkin yleensä hehkutulpalla eikä sytytystulpalla, ja polttoaineena käytetään metanolipohjaista seosta.

Nelitahtimoottorin työkierto

Nelitahtimoottori tuottaa tehoa neljän vaiheen kierrossa, jonka aikana mäntä liikkuu sylinterissä kaksi kertaa ylös ja kaksi kertaa alas:

• Imutahti: mäntä liikkuu alas ja imee sylinteriin polttoaineen ja ilman seoksen.
• Puristustahti: mäntä nousee ja puristaa seoksen tiiviiksi, jolloin sen lämpötila ja paine kasvavat.
• Työtahti: puristettu seos syttyy ja palaa, ja paineisku työntää mäntää alaspäin tuottaen moottorin tehon.
• Poistotahti: mäntä nousee jälleen ja työntää palaneet kaasut ulos pakoventtiilin kautta.

V8-moottorissa nämä kahdeksan sylinteriä työskentelevät eri vaiheissa peräkkäin, mikä tekee käynnistä tasaisen ja antaa sille tunnusomaisen matalan jylinän.

Hehkutulppa ja polttoaine

Pienoismoottoreissa suosittu sytytystapa on hehkutulppa (glow plug). Se sisältää platinapitoisen hehkulangan, jonka hohtava kuumuus sytyttää polttoaineseoksen. Käynnistyksessä hehkulankaa lämmitetään hetki akkukäyttöisellä sytyttimellä, ja kun moottori käy, metanolihöyryn ja platinan välinen katalyyttinen reaktio pitää langan kuumana ilman ulkoista virtaa.

Polttoaine on tyypillisesti niin kutsuttua glow-polttoainetta, jonka pääaine on metanoli. Siihen on sekoitettu voiteluun tarvittavaa öljyä sekä usein vaihteleva määrä nitrometaania (0–30 %), joka tuo mukanaan omaa happea ja lisää tehoa sekä helpottaa säätöä. Metanoli myös jäähdyttää moottoria palaessaan, ja ylimääräinen polttoaine kuljettaa lämpöä mukanaan pakokaasuihin. Osa moottoreista on ilmajäähdytteisiä, osa – kuten suuritehoiset V8-mallit – vesijäähdytteisiä.

Jos sähkömoottorien toimintaperiaate kiinnostaa polttomoottorin rinnalla, kannattaa tutustua myös siihen, miten maailman yksinkertaisin sähkömoottori rakennetaan itse – periaate on toinen, mutta nikkaroinnin ilo sama.

Tunnettuja toimivia V8-pienoismalleja

Toimivien V8-pienoismallien maailmassa on sekä täysin käsin rakennettuja ainutlaatuisia moottoreita että kaupallisesti valmistettuja malleja. Seuraavat esimerkit kuvaavat harrastuksen kirjoa yksittäisestä verstasprojektista sarjatuotantoon.

Käsintehdyt verstasmoottorit

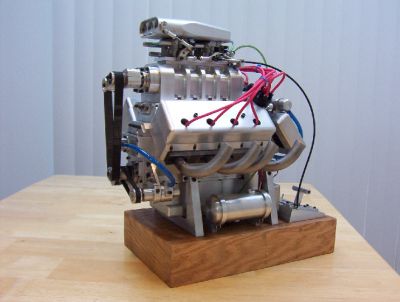

Harrastuksen juuret ovat yksittäisten taitajien verstaissa, joissa jokainen osa – kampiakseli, männät, sylinterikansi ja jopa ahdin – sorvataan ja jyrsitään itse umpiaihiosta. Yksi tällainen rakentaja on yhdysvaltalainen harrastaja, jonka käsin tekemä, ahtimella varustettu V8-pienoismalli levisi aikoinaan laajalti verkkovideoilla. Rakentajan omilla kotisivuilla weberprecision.com esitellään nykyään hänen muuta pienoismallituotantoaan, kuten tarkkoja rakennus- ja maisemapienoismalleja. Tällaiset käsintehdyt moottorit ovat harrastuksen huippua: yhden valmistuminen voi viedä satoja tunteja hienomekaniikkaa.

Vastaavia yhteisöprojekteja esitellään esimerkiksi Joe Martin Foundationin ylläpitämässä Craftsmanship Museumissa, jossa eri maiden taitajat ovat valmistaneet yhdessä osia toimiviin pienoismoottoreihin. Kyse on samasta rakentamisen ilosta kuin monessa muussakin kekseliäässä projektissa – vähän kuin kun rakentaa robotin romuosista.

Gary Conleyn Stinger 609

Yksi tunnetuimmista sarjatuotannon V8-pienoismalleista on yhdysvaltalaisen Gary Conleyn suunnittelema Stinger 609. Sen nimi viittaa iskutilavuuteen: noin 6,09 kuutiotuumaa eli vajaat 100 cm³. Moottori on neljäsosamittakaavainen, ahdettu nelitahti-V8, ja lehtitietojen mukaan se tuottaa noin 9 hevosvoimaa pyöriessään jopa 10 000 kierrokseen minuutissa. Painoa sillä on vajaat 5,1 kiloa. Moottoria on markkinoitu ”maailman pienimpänä ahdettuna V8:na”, mikä on kuitenkin mainoslause eikä virallisesti varmennettu ennätys.

Stinger 609:n tarina alkoi 1990-luvun lopulla, kun Chrysler antoi Conleyn tehtäväksi rakentaa pienoismallin Viper-mallin V10-moottorista. Myöhempi valimopalo tuhosi suurimman osan muoteista, ja projekti suuntautui uudelleen kahdeksansylinteriseksi V8-moottoriksi. Valmis moottori on ollut keräilijöiden ja harrastajien tilattavissa tyypillisesti useiden tuhansien eurojen hintaan.

Toyan FS-V800 – moderni rakennussarja

Viime vuosina harrastus on tullut helpommin lähestyttäväksi kiinalaisen Toyanin kaltaisten valmistajien ansiosta. Toyan FS-V800 on 28-kuutioinen, vesijäähdytteinen nelitahti-V8, joka toimii metanolipohjaisella nitropolttoaineella. Valmistaja ilmoittaa tehoksi noin 4,35 hevosvoimaa ja kierroslukualueeksi suunnilleen 1 800–12 500 kierrosta minuutissa; käytännön testeissä on ylletty noin 10 500 kierrokseen. Moottorissa on kaksi kaasutinta ja 90 asteen kampikulma. Hinta on ollut julkistuksen aikaan luokkaa 1 700–1 800 euroa, mikä on murto-osa käsintehdyn verstasmoottorin kustannuksesta. FS-V800 myydään joko valmiiksi koottuna tai rakennussarjana, jonka harrastaja kasaa itse.

Käsintehty, rakennussarja vai valmis moottori?

Toimivan V8-pienoismallin voi hankkia hyvin eri tavoin, ja valinta riippuu budjetista, taidoista ja siitä, mitä harrastuksesta haluaa saada irti.

• Täysin käsintehty: vaativin ja kallein tie, joka edellyttää omaa metallisorvia, jyrsinkonetta ja vuosien kokemusta. Palkintona on täysin ainutlaatuinen moottori ja rakentamisen koko prosessi.
• Rakennussarja: valmiiksi koneistetut osat kootaan itse ohjeiden mukaan. Vaatii huolellisuutta ja käsityötaitoa, mutta ei omaa työstökoneistoa. Hyvä tapa oppia moottorin rakenne.
• Valmis moottori: ostetaan koottuna ja käyntivalmiina. Kallein osa työstä on tehty puolestasi, ja pääset nopeimmin kokeilemaan moottorin käynnistämistä ja säätämistä.

Monelle aloittelijalle järkevin reitti on yksinkertaisempi yksisylinterinen pienoismoottori tai valmis rakennussarja, josta taidot karttuvat kohti vaativampaa V8:aa.

Näin pääset alkuun harrastuksessa

Toimivien pienoismoottorien rakentaminen ja käyttö on pitkäjänteinen harrastus, mutta siihen pääsee kiinni askel kerrallaan. Näin kannattaa edetä:

• Aloita pienestä: hanki ensin yksinkertainen toimiva pienoismoottori tai yksisylinterinen rakennussarja ja opettele käynnistämisen ja säädön perusteet.
• Opettele polttoaineen ja hehkutulpan käyttö: oikea polttoaineseos, hehkutulpan lämmitys ja neulaventtiilin säätö ovat avaintaitoja, jotka ratkaisevat, käykö moottori tasaisesti.
• Hanki perustyökalut: hehkutulpan sytytin, täyttöpullo, kierroslukumittari ja tukeva käyntiteline tai -penkki helpottavat elämää.
• Liity yhteisöön: pienoismoottoreiden ja radio-ohjattavien laitteiden harrastajayhteisöistä saa neuvoja ja varaosia. Suomessa toimintaa löytyy esimerkiksi pienoismalli- ja RC-kerhojen kautta.
• Varaa aikaa: rakennussarjan kokoaminen vie kymmeniä tunteja ja käsintehty moottori satoja. Kärsivällisyys on harrastuksen ydin.

Jos pidät mekaanisten ratkaisujen nokkeluudesta, samanlaista insinööritaidon ihailua tarjoaa esimerkiksi liukuportaiden historia ja tekniikka.

Yleisimmät virheet ja turvallisuus

Vaikka pienoismoottori on pieni, se on silti oikea polttomoottori, joka tuottaa kuumuutta, melua ja pyöriviä osia. Yleisimmät aloittelijan virheet ja turvallisuusasiat kannattaa ottaa vakavasti:

• Väärä polttoaineseos: liian vähän tai liikaa nitrometaania tai öljyä aiheuttaa käyntihäiriöitä ja voi vaurioittaa moottoria.
• Puutteellinen jäähdytys: pienoismoottori kuumenee nopeasti, eikä sitä saa käyttää pitkiä jaksoja ilman riittävää jäähdytystä tai kuormaa.
• Käynninjälkeisen öljyämisen laiminlyönti: metanolin palamisessa syntyy jäämiä, jotka voivat syövyttää moottoria. Käytön jälkeen suositellaan erillistä suojaöljyä (after-run oil).
• Pyörivän potkurin tai vauhtipyörän vaara: pidä sormet ja löysät vaatteet loitolla käyvästä moottorista ja käytä suojalaseja.
• Metanolin käsittely: metanoli on myrkyllistä ja helposti syttyvää. Säilytä polttoaine tiiviisti suljettuna, käytä sitä hyvin tuuletetussa tilassa poissa avotulen läheltä ja pese kädet käsittelyn jälkeen.

Kenelle pienoismoottori sopii?

Toimiva V8-pienoismalli sopii kärsivälliselle nikkaroijalle, jota kiehtovat mekaniikka, moottoritekniikka ja tarkka käsityö. Se on erinomainen harrastus henkilölle, joka nauttii enemmän rakentamisen ja säätämisen prosessista kuin nopeista tuloksista. Metallintyöstöstä kiinnostuneelle se tarjoaa haastetta vuosiksi, kun taas valmiin moottorin tai rakennussarjan ostaja pääsee nauttimaan lopputuloksesta nopeammin.

Harrastus ei ole halvin, ja se vaatii oikeiden työkalujen lisäksi turvallisuustietoisuutta polttoaineen ja kuuman moottorin kanssa. Niille, jotka arvostavat pikkutarkkaa insinööritaitoa, pieni kämmenellä jyrisevä V8 on kuitenkin palkitseva osoitus siitä, mihin ihmiskäsi ja kekseliäisyys pystyvät. Suuremman mittakaavan V8-tehoa voi puolestaan ihailla esimerkiksi siinä, miten veneeseen on asennettu kuusi 450-hevosvoimaista V8-peramoottoria.

Moottoritekniikan perusteisiin pääsee kiinni myös rakentamalla itse yksinkertaisen moottorin – katso ohjeet, kuinka sähkömoottori syntyy paristosta, magneetista, teipistä ja kuparilangasta.

Usein kysytyt kysymykset (UKK)

Käykö pienoismallin V8-moottori oikeasti?

Kyllä. Toimiva V8-pienoismalli on aito polttomoottori, jossa männät liikkuvat, venttiilit toimivat ja polttoaine palaa. Se käynnistyy, käy joutokäyntiä ja kiihtyy aivan kuten iso moottori – vain pienemmässä mittakaavassa.

Mitä polttoainetta pienoismoottori käyttää?

Yleisin polttoaine on metanolipohjainen glow-polttoaine, johon on lisätty voiteluöljyä ja usein nitrometaania. Sytytys tapahtuu hehkutulpalla. Jotkin suuret mallit käyttävät myös bensiiniä sytytystulpalla.

Paljonko toimiva V8-pienoismalli maksaa?

Hinta vaihtelee suuresti. Yksinkertaiset rakennussarjat maksavat satoja euroja, modernit V8-rakennussarjat kuten Toyan FS-V800 noin 1 700–1 800 euroa, ja käsintehdyt tai erikoisvalmisteiset moottorit useita tuhansia euroja.

Voiko toimivan V8-pienoismallin rakentaa itse?

Voi, mutta se vaatii taitoa ja välineitä. Helpoin tapa on koota valmis rakennussarja. Täysin alusta asti rakentaminen edellyttää metallisorvia, jyrsinkonetta ja runsaasti kokemusta hienomekaniikasta.

Kuinka suuri toimiva V8-pienoismalli on?

Koko riippuu mittakaavasta. Monet mallit mahtuvat kämmenelle tai ovat parinkymmenen sentin mittaisia. Esimerkiksi neljäsosamittakaavainen Stinger 609 on noin 35 senttiä pitkä ja painaa vajaat viisi kiloa.
