Heronin aeolipiili – antiikin höyrykone, joka pyöri jo 100-luvulla

Lähes 1 700 vuotta ennen teollista vallankumousta antiikin Aleksandriassa pyöri pieni metallipallo, jota pyöritti pelkkä höyry. Laitetta kutsutaan aeolipiiliksi, ja sitä pidetään tiettävästi ensimmäisenä höyrykoneena ihmiskunnan historiassa. Sen keksijäksi tai ainakin kuuluisimmaksi kuvaajaksi mainitaan kreikkalainen matemaatikko ja insinööri Heron Aleksandrialainen. Tässä artikkelissa käydään läpi, kuka Heron oli, miten aeolipiili toimii, miksi sitä pidetään höyrykoneen esiasteena ja miksi nerokasta laitetta ei koskaan valjastettu varsinaiseen hyötykäyttöön.

Kuka oli Heron Aleksandrialainen?

Heron Aleksandrialainen (muinaiskreikaksi Ἥρων ὁ Ἀλεξανδρεύς) oli antiikin kreikkalainen keksijä, mekaanikko ja matemaatikko, joka työskenteli roomalaisen vallan aikaisessa Egyptissä. Hänet tunnetaan ennen kaikkea nerokkaista mekaniikkaa, hydrauliikkaa ja pneumatiikkaa eli paineilman hyödyntämistä soveltavista keksinnöistään. Monien laitteiden tarkoitus oli pikemminkin hämmästyttää yleisöä ja luoda vaikutelma ihmeestä kuin tehdä mitään käytännöllistä työtä.

Heron kirjoitti myös useita teknisiä ja matemaattisia teoksia, joista osa on säilynyt meidän päiviimme asti. Kuuluisin niistä on Pneumatica, jossa hän kuvaa kymmeniä paineilmaa ja höyryä hyödyntäviä laitteita – aeolipiili mukaan lukien. Juuri kirjallisten kuvaustensa ansiosta Heronin keksinnöt tunnetaan yhä, vaikka itse laitteista ei ole säilynyt alkuperäisiä kappaleita.

Milloin Heron eli?

Heronin tarkat elinvuodet eivät ole tiedossa, ja lähteet antavat hieman toisistaan poikkeavia arvioita, tyypillisesti noin vuosien 10 ja 70 jälkeen ajanlaskumme alun väliltä. Ajoituksen tärkein vihje löytyy hänen omasta teoksestaan Dioptra, jossa hän viittaa kuunpimennykseen. Tutkijat ovat tunnistaneet sen 13. maaliskuuta vuonna 62 jaa. tapahtuneeksi pimennykseksi, mikä sijoittaa Heronin toiminnan varsin luotettavasti ensimmäiselle vuosisadalle. Hän toimi todennäköisesti opettajana Aleksandrian kuuluisassa oppineiden keskuksessa, Museionissa.

Mikä aeolipiili on?

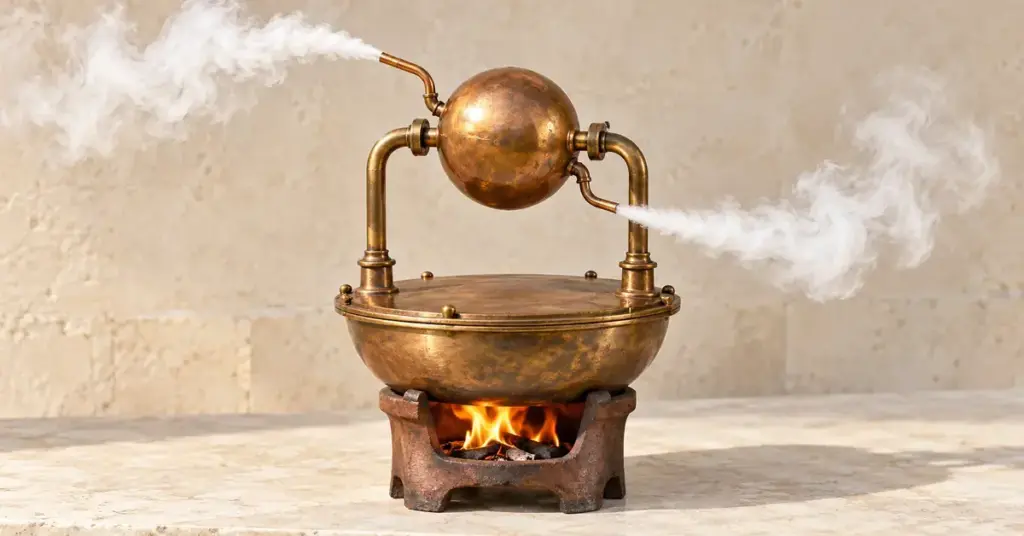

Aeolipiili eli aeolipiili on yksinkertainen höyrykäyttöinen laite: ontto metallipallo, joka on ripustettu kääntyvälle akselille niin, että se pääsee pyörimään vapaasti. Pallon kylkiin on kiinnitetty kaksi vastakkaisiin suuntiin taivutettua suutinputkea. Pallon alapuolella on vesiastia, jota lämmitetään tulella.

Nimi juontuu kreikan ja latinan sanoista ja tarkoittaa suunnilleen ”Aioloksen palloa”. Aiolos oli kreikkalaisessa mytologiassa tuulten jumala, joten nimi viittaa laitteesta purkautuvaan voimakkaaseen höyryvirtaan. Englanniksi laitteesta käytetään usein myös nimitystä Hero’s engine, Heronin kone.

On hyvä huomata, että Heron ei välttämättä keksinyt laitetta itse. Roomalainen arkkitehti Vitruvius kuvasi samankaltaisen laitteen teoksessaan De architectura noin sata vuotta ennen Heronia, ja varhaisimmat ideat on toisinaan liitetty aiempaan aleksandrialaiseen keksijään Ktesibiokseen (n. 285–222 eaa.). Heron on silti jäänyt historiaan laitteen kuuluisimpana kuvaajana.

Näin aeolipiili toimii

Aeolipiilin toiminta perustuu yksinkertaiseen fysiikkaan, joka tunnetaan nykyään reaktioperiaatteena. Toimintaketju etenee näin:

1. Veden kuumentaminen. Pallon alla olevaa vettä kuumennetaan, kunnes se alkaa kiehua ja muodostaa höyryä.
2. Höyryn johtaminen. Syntyvä höyry nousee putkia pitkin onton pallon sisään ja nostaa pallon sisäisen paineen.
3. Höyryn purkautuminen. Paineistettu höyry purkautuu voimakkaana suihkuna kahdesta vastakkaisiin suuntiin taivutetusta suuttimesta.
4. Pyörimisen syntyminen. Ulos suihkuava höyry työntää suuttimia vastakkaiseen suuntaan, jolloin pallo alkaa pyöriä akselinsa ympäri.

Ilmiö on sama, joka saa irti päästetyn ilmapallon sinkoilemaan huoneessa: kun kaasu purkautuu yhteen suuntaan, laite liikkuu vastakkaiseen suuntaan. Fysiikassa tämä on Newtonin kolmannen lain eli voiman ja vastavoiman periaatteen havainnollistus. Teknisesti aeolipiili luokitellaan reaktioturbiiniksi, sillä pyörimisvoima syntyy suoraan ulos purkautuvista höyrysuihkuista eikä esimerkiksi höyryn työntämistä siivistä.

Juuri tämä erottaa aeolipiilin niin sanotuista impulssi- eli aktioturbiineista, joissa suihku ohjataan kiinteisiin siipiin pyörittämään roottoria. Aeolipiilissä suuttimet itse ovat liikkuvassa osassa, joten laite vastaa periaatteeltaan enemmän nykyaikaista rakettimoottoria tai pyörivää puutarhasprinkleriä kuin höyryveturin konetta. Mitä suuremmaksi pallon sisäinen paine nousee ja mitä kapeammat suuttimet ovat, sitä kovempaa pallo pyörii – mutta samalla voima, jolla laite jaksaa pyörittää mitään ulkoista kuormaa, pysyy vaatimattomana.

Sama toiminta- ja voimaperiaate tulee näkyviin monissa kotikonstein rakennettavissa laitteissa. Esimerkiksi maailman yksinkertaisin sähkömoottori osoittaa, miten pienestäkin voimasta saadaan jatkuvaa pyörimisliikettä, ja perinteisestä paristolla, magneetilla ja kuparilangalla toimivasta moottorista näkee saman idean sähkömagneettisessa muodossa.

Oliko aeolipiili ensimmäinen höyrykone?

Aeolipiiliä pidetään yleisesti ensimmäisenä dokumentoituna höyrykoneena ja samalla varhaisimpana tunnettuna höyryturbiinina. Tämä on kuitenkin syytä ymmärtää oikein, sillä laite poikkeaa olennaisesti teollisen vallankumouksen höyrykoneista.

1700-luvulla kehitetyt Thomas Newcomenin ja James Wattin höyrykoneet olivat niin sanottuja mäntäkoneita: höyry työnsi mäntää sylinterissä edestakaisin, ja tämä liike muunnettiin hyödylliseksi työksi esimerkiksi pumppujen ja koneiden pyörittämiseen. Aeolipiili taas muuntaa höyryn energian suoraan pyörimisliikkeeksi reaktioperiaatteella. Se ei siis ole teollisten mäntähöyrykoneiden suora edeltäjä, vaan pikemminkin erillinen varhainen oivallus höyryn voimasta.

Historiallisesti aeolipiili on silti merkittävä: se osoitti jo lähes 2 000 vuotta sitten, että kiehuvan veden höyryyn sitoutunut energia voidaan muuntaa mekaaniseksi liikkeeksi. Keksinnöistä, jotka ovat muuttaneet arkeamme vastaavalla tavalla, kerrotaan myös artikkeleissa hissin historiasta ja keksijöistä sekä suomalaisista keksinnöistä kautta aikojen.

Miksi nerokasta laitetta ei käytetty mihinkään?

Historiankirjat eivät osaa varmuudella kertoa, käytettiinkö aeolipiiliä koskaan mihinkään käytännölliseen tarkoitukseen. Todennäköisimmin se oli uteliaisuutta herättävä leikkikalu tai temppujen tekemiseen tarkoitettu näytöskappale, ei työtä tekevä kone. Tähän on useita syitä:

• Heikko hyötysuhde. Aeolipiili tuottaa suuren pyörimisnopeuden mutta hyvin vähän vääntömomenttia. Se pyörii vinhasti, mutta ei jaksa tehdä juuri mitään kuormaa vastaan.
• Vaatimukset materiaaleille. Hyötykäyttöön tarvittava korkea paine olisi vaatinut antiikin ajalle mahdottoman tarkkaa metallintyöstöä, tiiviitä laakereita ja kestäviä paineastioita.
• Ei tarvetta. Antiikin yhteiskunnassa oli runsaasti edullista orja- ja työvoimaa, joten koneellistamiselle ei ollut samanlaista taloudellista painetta kuin teollistuvassa 1700-luvun Euroopassa.

Joskus törmää väitteeseen, että aeolipiili olisi avannut temppelin ovia tai tehnyt muuta hyödyllistä. Tällöin on usein sekoitettu toisiinsa kaksi Heronin eri laitetta: varsinainen aeolipiili ja erillinen laite, jossa alttarin tuli lämmitti ilmaa ja avasi temppelin ovet kuin itsestään. Kyse on siis eri keksinnöistä.

Kysymys siitä, miksi antiikin kehittynyt tiede ei johtanut koneelliseen vallankumoukseen, kiinnostaa historioitsijoita yhä. Yksi yleinen tulkinta on, että antiikin keksijöitä ohjasi enemmän halu havainnollistaa luonnonilmiöitä ja tuottaa hämmästystä kuin pyrkimys tehostaa tuotantoa. Ilman tarvetta, kannustimia ja riittävän tarkkaa valmistustekniikkaa höyryn voima jäi pitkäksi aikaa pelkäksi uteliaisuuden kohteeksi – kunnes 1700-luvun yhteiskunnalliset ja teolliset olosuhteet tekivät höyrykoneesta vihdoin kannattavan.

Heronin muut keksinnöt

Aeolipiili on vain yksi Heronin monista oivalluksista. Hänen nimiinsä laitetaan joukko laitteita, jotka tuntuvat yllättävän moderneilta:

• Kolikkoautomaatti. Heron suunnitteli laitteen, joka annosteli pyhää vettä, kun aukkoon pudotettiin kolikko. Sitä pidetään usein maailman ensimmäisenä myyntiautomaattina.
• Itsestään avautuvat temppelin ovet. Alttarilla palava tuli kuumensi ilmaa, ja laajeneva ilma sai salaisen mekanismin avaamaan raskaat ovet näennäisesti ihmeen kaltaisesti.
• Tuulivoimalla toimiva urku. Heronin tuuliratas käytti tuulen voimaa urkujen soittamiseen, ja sitä pidetään varhaisimpana tunnettuna esimerkkinä tuulen valjastamisesta koneen käyttövoimaksi.
• Automaatit ja mekaaninen teatteri. Heron rakensi liikkuvia patsaita ja jopa lähes kymmenminuuttisen täysin mekaanisen näytelmän, jota ohjasi naruista, solmuista ja pyörivästä sylinteristä koostuva järjestelmä.
• Heronin suihkulähde. Ilmanpaineeseen perustuva suihkulähde, joka sai veden suihkuamaan korkealle ilman ulkoista energianlähdettä.

Keksintöjen ja mekaanisten rakennelmien ystäville tarjoavat virikkeitä myös jutut, joissa esitellään toimiva V8-moottorin pienoismalli ja sen tarkka pienoismekaniikka.

Heronin kaava

Matematiikassa Heron tunnetaan parhaiten Heronin kaavasta, jolla voidaan laskea kolmion pinta-ala pelkästään sen kolmen sivun pituuksien avulla – ilman että tarvitsee tietää kolmion korkeutta. Jos kolmion sivut ovat a, b ja c, lasketaan ensin puolipiiri s = (a + b + c) / 2, minkä jälkeen pinta-ala saadaan neliöjuurena lausekkeesta s(s − a)(s − b)(s − c). Kaava on edelleen käytössä matematiikan opetuksessa ja geometrian sovelluksissa.

Voiko aeolipiilin rakentaa itse?

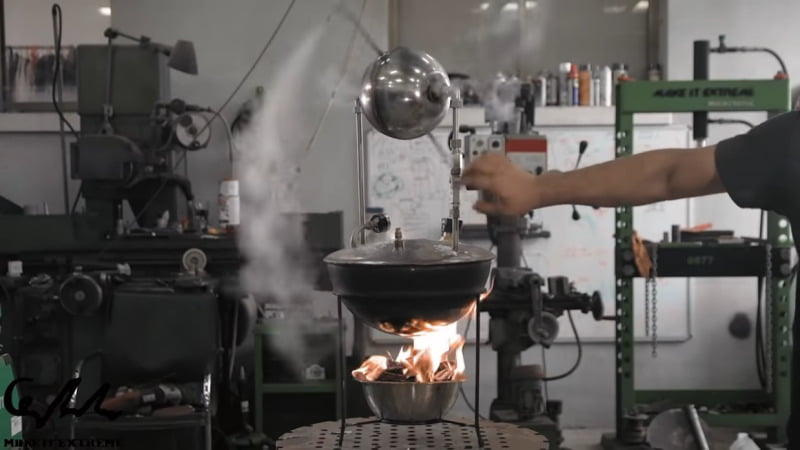

Aeolipiilin perusidean voi toteuttaa myös nykyaikaisin materiaalein, ja laitteesta on tehty useita harrastajarakennelmia ja videoita. Yhdessä tunnetussa projektissa pieni replika pyörii lähes äänettömästi noin 1 500 kierrosta minuutissa jo hyvin matalalla, vain noin 1,8 psi:n höyrynpaineella. Rakentelusta ja aiheen taustasta kerrotaan englanniksi muun muassa artikkelissa Hackaday – MAKING A MODERN VERSION OF A STEAM ENGINE FROM ANTIQUITY.

On kuitenkin tärkeää muistaa, että kyse on höyryllä ja kuumalla vedellä toimivasta laitteesta. Suljettuun astiaan kehittyvä paine ja kuuma höyry voivat aiheuttaa palovammoja tai pahimmillaan räjähdyksen, jos astia ei pääse purkamaan painettaan turvallisesti. Rakentelu kannattaa jättää kokeneille tekijöille ja tehdä se aina asianmukaisin turvatoimin ja valvotuissa olosuhteissa.

Usein kysytyt kysymykset (UKK)

Mikä aeolipiili on?

Aeolipiili on antiikin aikainen höyrykäyttöinen laite: ontto, akselilla pyörivä metallipallo, jonka kylkiin kiinnitetyistä suuttimista purkautuva höyry saa pallon pyörimään. Sitä pidetään varhaisimpana tunnettuna höyryturbiinina.

Kuka keksi aeolipiilin?

Laite tunnetaan parhaiten Heron Aleksandrialaisen kuvaamana ja hänet mainitaan usein sen keksijänä. Samankaltaisen laitteen kuvasi kuitenkin jo aiemmin roomalainen Vitruvius, ja idean juuret on toisinaan liitetty keksijä Ktesibiokseen, joten Heron ei välttämättä ollut sen alkuperäinen keksijä.

Oliko aeolipiili oikea höyrykone?

Sitä pidetään tiettävästi ensimmäisenä höyrykoneena ja varhaisimpana höyryturbiinina. Se ei kuitenkaan ollut teollisen vallankumouksen mäntähöyrykoneiden suora edeltäjä, vaan erillinen varhainen keksintö, joka muuntaa höyryn energian suoraan pyörimisliikkeeksi.

Mihin aeolipiiliä käytettiin?

Varmaa tietoa käytöstä ei ole. Todennäköisesti laite oli uteliaisuutta herättävä näytöskappale, sillä se tuottaa suuren pyörimisnopeuden mutta hyvin vähän vääntöä, eikä sitä siksi voitu valjastaa tekemään hyödyllistä työtä.

Milloin Heron Aleksandrialainen eli?

Heron eli ja työskenteli roomalaisen vallan aikaisessa Egyptissä todennäköisesti ensimmäisellä vuosisadalla jaa., tyypillisesti arvioiden mukaan noin vuosien 10 ja 70 välillä. Hänen teoksessaan mainittu kuunpimennys ajoittuu vuoteen 62 jaa.
