Maailman yksinkertaisin sähkömoottori – näin rakennat homopolaarimoottorin itse

Maailman yksinkertaisin sähkömoottori on niin pelkistetty, että sen voi rakentaa muutamassa minuutissa pelkän pariston, magneetin ja kuparilankapätkän avulla – ilman juotoksia, käämejä tai monimutkaisia kytkentöjä. Kyseessä on niin sanottu homopolaarimoottori, joka on samalla ihmiskunnan ensimmäinen sähkömoottori. Tässä oppaassa kerrotaan, mikä homopolaarimoottori on, miten se toimii, mitä tarvikkeita tarvitset ja miten rakennat sellaisen itse turvallisesti askel askeleelta.

Mikä homopolaarimoottori on?

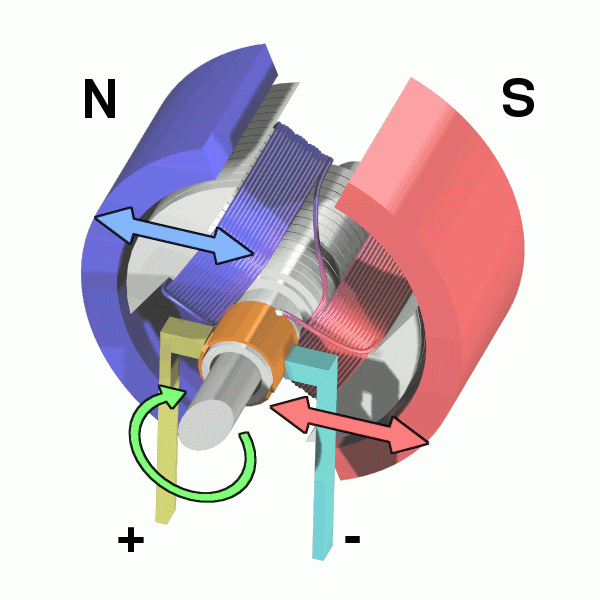

Homopolaarimoottori eli yksinapainen moottori on kaikkein yksinkertaisin tunnettu sähkömoottori. Nimen alkuosa ”homopolaarinen” tarkoittaa, että magneettikentän suunta pysyy koko ajan samana. Tavallisissa moottoreissa magneetin napaisuutta pitää vaihtaa jatkuvasti erillisellä osalla (kommutaattorilla), jotta pyöriminen jatkuisi. Homopolaarimoottorissa tällaista osaa ei ole lainkaan – ja juuri siksi sen rakenne on niin äärimmäisen yksinkertainen.

Laitteen keksi englantilainen tiedemies Michael Faraday jo vuonna 1821. Hänen kokeensa oli ensimmäinen kerta, kun sähkövirta muutettiin jatkuvaksi pyöriväksi liikkeeksi. Tästä syystä homopolaarimoottoria pidetään kaikkien nykyisten sähkömoottorien esi-isänä. Se on tasavirtamoottori, eli se toimii pariston tuottamalla tasavirralla (jännite pysyy samanmerkkisenä, toisin kuin verkkovirran vaihtovirrassa).

Näin homopolaarimoottori toimii

Moottorin pyöriminen perustuu fysiikan ilmiöön nimeltä Lorentzin voima. Kun sähkövirta kulkee johtimen läpi ja johdin on samalla magneettikentässä, johtimeen kohdistuu voima. Tämä voima on kohtisuorassa sekä virran kulkusuuntaa että magneettikentän suuntaa vastaan.

Käytännössä tapahtuu näin: paristo työntää sähkövirran johtimen (kuparilangan tai ruuvin) läpi, ja voimakas magneetti tuottaa magneettikentän. Koska virta kulkee magneetin keskeltä reunoille ja magneettikenttä osoittaa pariston suuntaisesti, syntyvä voima osoittaa sivuttain – eli se saa langan tai magneetin pyörähtämään akselinsa ympäri. Pyöriminen jatkuu niin kauan kuin virtapiiri on suljettu ja paristossa riittää virtaa.

Kolme peruskäsitettä auttavat ymmärtämään ilmiön: sähkövirta on varauksen liikettä johtimessa, magneettikenttä on magneettia ympäröivä alue, jolla magneetti vaikuttaa muihin kappaleisiin, ja napa tarkoittaa pariston plus- (+) ja miinus- (−) päätä, joiden välille virtapiiri muodostetaan.

Mitä tarvitset

Tarvikkeet ovat edullisia ja useimmiten jo kotoa löytyviä:

• Paristo: tavallinen 1,5 voltin AA- tai AAA-paristo. Uusi ja täyteen ladattu paristo pyörittää moottoria reippaimmin.
• Neodyymimagneetti: pieni mutta erittäin voimakas kestomagneetti, jollaisia myydään esimerkiksi rautakaupoissa ja verkossa. Tavallinen jääkaappimagneetti on liian heikko. Kiekon muotoinen magneetti, jonka halkaisija vastaa suunnilleen pariston paksuutta, toimii parhaiten.
• Paljas kuparilanka: noin 0,8–1,5 mm paksuinen taipuisa kuparilanka. Jos langassa on eristävä lakka- tai muovipinta, se on raaputettava pois kosketuskohdista.
• Vaihtoehtoisesti ruuvi: yhden lankaversion sijaan voit rakentaa vieläkin yksinkertaisemman moottorin teräsruuvista (katso ohjeet alempaa).

Voimakkaan magneetin merkitystä ei kannata aliarvioida: koko temppu perustuu magneetin ja sähkövirran yhteispeliin. Lisätietoa voimakkaiden kestomagneettien pitovoimasta löytyy erillisestä jutusta.

Näin rakennat kuparilankaversion

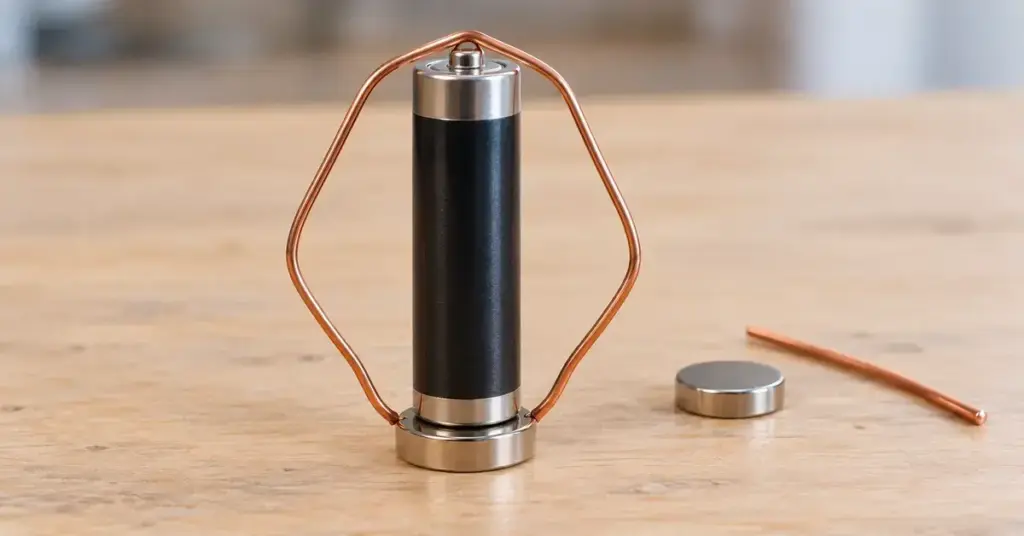

Tässä versiossa magneetti ja paristo pysyvät paikoillaan ja kuparilanka pyörii niiden ympärillä kuin pieni tanssija.

1. Aseta neodyymimagneetti pariston miinusnavan (−) päähän. Magneetti tarttuu siihen itsestään.
2. Aseta paristo pystyyn magneetin varaan, plusnapa (+) ylöspäin.
3. Taivuta kuparilangasta symmetrinen muoto – esimerkiksi sydän, spiraali tai kaksihaarainen ”koukku” – niin, että langan yläpää lepää keveästi pariston plusnavan päällä ja alapäät ulottuvat magneetin reunoja hipoen sen viereen.
4. Tasapainota lanka niin, että sen yläpää koskettaa vain kevyesti plusnapaa ja alaosat juuri ja juuri hipovat magneettia. Kun virtapiiri sulkeutuu, lanka lähtee pyörimään.
5. Jos lanka ei pyöri, säädä sen muotoa tasapainoisemmaksi ja varmista, että kosketuskohdat ovat puhtaat ja kevyet.

Ruuviversio – vieläkin yksinkertaisempi

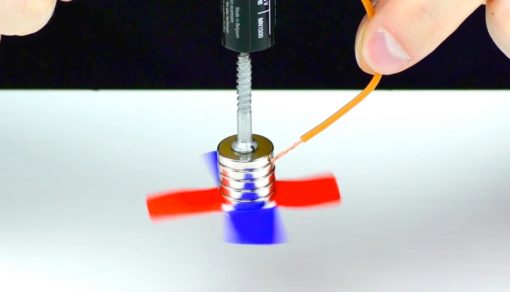

Tämä on juuri se muoto, jonka moni näkee televisiossa tai netissä ensimmäistä kertaa. Siinä pyörii ruuvi ja magneetti yhdessä.

1. Kiinnitä neodyymimagneetti ruuvin kantaan. Magneetti tarttuu teräsruuviin itsestään.
2. Nosta ruuvi magneetin avulla roikkumaan pariston miinusnavasta (−) niin, että ruuvin terävä kärki lepää navan keskellä. Magneetin vetovoima pitää yhdistelmän paikoillaan, ja terävä kärki toimii lähes kitkattomana tukipisteenä.
3. Kytke lyhyt kuparilanka pariston plusnapaan (+) sormellasi tai teipillä.
4. Kosketa langan toisella päällä magneetin reunaa. Virtapiiri sulkeutuu ja ruuvi magneetteineen alkaa pyöriä nopeasti.
5. Nosta lanka pois heti, kun haluat pysäyttää pyörimisen – näin paristo ei tyhjene turhaan.

Sama toimintaperiaate sallii monenlaisia luovia muunnelmia. Jos innostut näpertelystä, kokeile myös kuparilangasta ja teipistä koottavaa sähkömoottoria tai tutustu vaikka toimivan V8-moottorin pienoismalliin.

Yleisimmät virheet ja vinkit

• Magneetti on liian heikko. Tavallinen jääkaappimagneetti ei riitä – tarvitset voimakkaan neodyymimagneetin.
• Langan pinta on eristetty. Lakattu tai muovitettu lanka ei johda virtaa kosketuskohdissa; raaputa pinta pois.
• Kosketus on liian tiukka. Jos lanka painaa liian lujaa, kitka estää pyörimisen. Tavoittele mahdollisimman kevyttä kosketusta.
• Rakenne on epäsymmetrinen. Kuparilankaversiossa tasapaino ratkaisee – muotoile lanka symmetriseksi.
• Paristo on tyhjä. Oikosulun kaltainen kytkentä kuluttaa paristoa nopeasti; käytä uutta paristoa.

Turvallisuus – lue tämä ennen kokeilua

Homopolaarimoottori on käytännössä hallittu oikosulku: sähkövirta kulkee suoraan pariston napojen välillä matalan vastuksen kautta. Siksi muutama varotoimi on tarpeen:

• Paristo ja lanka kuumenevat nopeasti. Anna moottorin pyöriä vain muutama sekunti kerrallaan ja käsittele osia varoen – ne voivat kuumentua polttavan kuumiksi.
• Pura moottori käytön jälkeen. Irrota lanka ja magneetti, jottei paristo tyhjene tai kuumene turhaan säilytyksessä.
• Neodyymimagneetit ovat vaarallisia lapsille. Niellyt magneetit voivat aiheuttaa vakavia sisäelinvammoja. Pidä magneetit pienten lasten ulottumattomissa.
• Magneetit ovat yllättävän voimakkaita. Ne voivat napsahtaa yhteen kovalla voimalla ja jäädä sormen väliin tai haljeta. Ne voivat myös häiritä sydämentahdistimia ja elektroniikkaa.
• Aikuisen valvonta. Koe sopii lapsille, mutta se kannattaa tehdä aikuisen kanssa.

Kenelle koe sopii ja mitä siitä oppii

Homopolaarimoottori on erinomainen tiedekoe kotiin ja kouluun. Se havainnollistaa konkreettisesti sähkön ja magnetismin yhteyttä – samaa ilmiötä, joka pyörittää lelujen, kodinkoneiden ja sähköautojen moottoreita. Koe sopii erityisesti:

• fysiikasta kiinnostuneille lapsille ja nuorille aikuisen valvonnassa;
• opettajille havainnollistamaan sähkömagnetismia ja Lorentzin voimaa;
• kaikille, jotka haluavat nopean ja edullisen näppäryyskokeen ilman erikoistyökaluja.

Kokeen jälkeen on helppo jatkaa muihin sähkö- ja magneettiprojekteihin, kuten pieneen propellimoottoriautoon. Tärkeintä on ymmärtää, että samat perusperiaatteet – virta, magneettikenttä ja voima – toistuvat kaikissa sähkömoottoreissa aina jättikokoisia teollisuusmoottoreita myöten.

Usein kysytyt kysymykset (UKK)

Mikä on maailman yksinkertaisin sähkömoottori?

Se on homopolaarimoottori eli yksinapainen moottori. Siinä ei ole käämejä, juotoksia eikä kommutaattoria – pelkkä paristo, voimakas magneetti ja kuparilanka (tai ruuvi) riittävät.

Kuka keksi homopolaarimoottorin?

Englantilainen tiedemies Michael Faraday esitteli sen vuonna 1821. Se oli ensimmäinen laite, joka muutti sähkövirran jatkuvaksi pyöriväksi liikkeeksi, ja siksi sitä pidetään kaikkien sähkömoottorien esi-isänä.

Miksi paristo ja lanka kuumenevat?

Kytkentä on käytännössä oikosulku, jossa suuri sähkövirta kulkee matalan vastuksen kautta. Suuri virta lämmittää paristoa ja lankaa nopeasti, joten moottoria kannattaa pyörittää vain muutama sekunti kerrallaan.

Millainen magneetti moottoriin tarvitaan?

Tarvitset voimakkaan neodyymi- eli kestomagneetin. Tavallinen jääkaappimagneetti on liian heikko. Kiekon muotoinen magneetti, jonka halkaisija vastaa pariston paksuutta, toimii parhaiten.

Miksi moottorini ei pyöri?

Yleisimmät syyt ovat liian heikko magneetti, eristetty langan pinta, liian tiukka tai likainen kosketus, epäsymmetrinen lanka tai tyhjä paristo. Käy nämä läpi yksitellen, niin moottori lähtee useimmiten käyntiin.
