Vannesahasta tukkisaha: näin pyörillä liikkuva tee-se-itse-sahalaitos toimii

Vannesaha tunnetaan useimmiten verstaan pöytäkoneena, jolla sahataan kaarevia muotoja ja ohutta puuta. Harva tulee ajatelleeksi, että täsmälleen samalla periaatteella – ohuella, loputtomalla teränauhalla – voi sahata myös järeitä tukkeja lankuiksi. Kun vannesaha nostetaan pyörien eli vaunun päälle ja sitä työnnetään tukin pituussuunnassa, syntyy edullinen, kotikonstein rakennettu tukkisaha. Tässä artikkelissa käydään läpi, miten pyörillä liikkuva vannesaha toimii tukkisahana, miksi se hukkaa vähemmän puuta kuin pyörösaha ja kuinka vastaavan laitteen voi rakentaa itse kanadalaisen insinöörin Matthias Wandelin esimerkkiä seuraten.

Mikä vannesaha on ja miten se toimii

Vannesaha (englanniksi band saw) perustuu päättömään teränauhaan eli teräkehään, joka kiertää yhtäjaksoisesti kahden suuren pyörän ympäri. Pyörät sijaitsevat tavallisesti päällekkäin: alempi, moottorin vetämä pyörä pyörittää terää, ja ylempi pyörä pyörii vapaasti sekä pitää terän kireänä. Teränauha kulkee koneen työtason läpi, ja sahattava kappale syötetään liikkuvaa terää vasten.

Teränauhan hampaat ovat vain nauhan toisella reunalla. Hampaissa on haritus, eli ne on taivutettu vuorotellen hieman sivuille, jolloin sahausura (kerf) on terärunkoa leveämpi. Näin terä ei jää puristuksiin puuhun. Teräohjaimet terän ylä- ja alapuolella estävät nauhaa kiertymästä ja taipumasta, jolloin sahauslinja pysyy suorana. Kapea verstasterä kääntää tiukkojakin kaaria, kun taas tukkien sahaamiseen käytetään leveämpää ja paksumpaa terää, joka kestää paremmin pitkän suoran sahauksen rasitukset.

Tukkisaha vastaan tavallinen vannesaha

Teollisessa mittakaavassa vannesahatukkisaha (band sawmill) on yksi yleisimmistä tavoista jalostaa pyöreä tukki sahatavaraksi. Toteutustapoja on käytännössä kaksi:

• Liikkuva sahapää: tukki pysyy paikallaan ja sahayksikkö liikkuu sen yli. Tämä on kevyen, kannettavan sahalaitoksen tavallisin ratkaisu.
• Liikkuva tukki: terä pysyy paikallaan ja tukkia siirretään vaunussa terän ohi. Ratkaisu on tyypillinen kiinteissä sahalaitoksissa.

Kotikonstein tehty, pyörillä varustettu vannesaha kuuluu ensimmäiseen ryhmään: itse saha liikkuu, ja tukki makaa paikallaan tukipukkien päällä. Kannettavissa vannesahoissa teränauha mahdollistaa kevyemmän ja edullisemman rakenteen kuin pyörösahassa, koska laakerit ja teränohjaimet voivat olla pienempiä. Vastineeksi vannesaha etenee hitaammin kuin pyörösaha.

Näin pyörillä liikkuva tukkisaha toimii

Idea on yksinkertainen. Pystyasennossa oleva vannesaha asetetaan matalan vaunun eli rattaiden päälle, joissa on pyörät. Sahattava tukki tuetaan kahden tukevan pukin varaan vaakatasoon. Kun sahaa työnnetään hitaasti tukin pituussuunnassa, pyörivä teränauha irrottaa tukista kerros kerrallaan siivun. Ensimmäinen leikkaus poistaa kuorellisen pintalaudan, ja seuraavat vedot tuottavat jo suoria lankkuja.

Suoran lopputuloksen kannalta ratkaisevaa on tasainen työntönopeus sekä se, että saha kulkee täsmälleen samalla korkeudella ja kulmassa koko matkan. Tämän vuoksi vaunun kylkeen kiinnitetään usein pitkä ohjainlista, jota pitkin saha liukuu. Tukki on kiinnitettävä ruuveilla ja tuettava huolellisesti, jotta se ei pääse liukumaan tai pyörähtämään sahauksen aikana. Jokaisen vedon jälkeen laudan paksuus asetetaan välikappaleella, jotta siivuista tulee tasapaksuja.

Matthias Wandelin Woodgears-projekti käytännössä

Kanadalainen insinööri ja puuseppä Matthias Wandel ylläpitää Woodgears-sivustoa, jolla hän esittelee insinöörin näkökulmasta erilaisia puutöiden kokeiluja ja sovelluksia. Monet koneet, myös hänen vannesahansa, on rakennettu alusta pitäen itse ja dokumentoitu tarkoin videoin. Yksi hänen projekteistaan osoittaa havainnollisesti, kuinka tavallinen verstaan vannesaha muunnetaan liikkuvaksi tukkisahaksi.

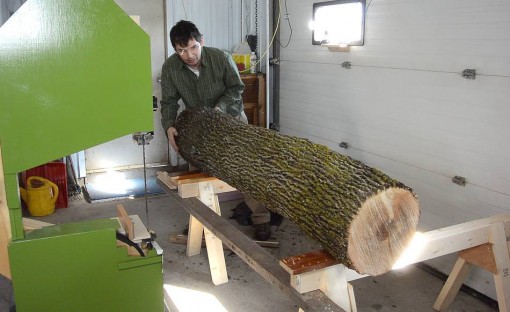

Wandelilla oli pihalla kaadettava saarnipuu, joka varjosti omenapuuta ja jonka saarnijalokuoriainen olisi todennäköisesti tappanut lähivuosina. Hän kaatoi puun talvella ja halusi sahata rungosta lankkuja. Lähtökohtana oli hänen itse rakentamansa 20 tuuman vannesaha, jonka hän nosti pyörillä varustetun vaunun päälle ja jota hän työnsi kahden itse tehdyn sahapukin varaan asetetun tukin yli. Tukista saatiin kaikkiaan kuusi lankkua.

Muutokset sahaan

Jotta järeä tukki mahtui terän alle, Wandel madalsi alempaa teräohjainta purkamalla alemman runko-osan ja leikkaamalla rungosta palan pois. Kun yläohjain on nostettu täysin ylös, ohjainten väliin jää 44 senttimetriä korkeutta. Käytännössä suurin sahattava tukin halkaisija oli näin noin 45 senttimetriä. Terän ja pyörän päälle hän lisäsi suojuksen, joka ottaa kiinni putoavat siivut.

Koneen moottori oli teholtaan vain 3/4 hevosvoimaa, minkä Wandel itse totesi alimitoitetuksi – saha sammui kuormituksessa useita kertoja. Hän huomautti myös, että 14 tuuman teräpyörät ovat liian pienet paksuille tukkisahanterille: terä väsyy ja katkeaa liian jyrkällä taivutuksella metalliväsymyksen vuoksi, joten 20 tuuman pyörät ovat selvästi parempi valinta.

Parannukset vaunuun

Ensimmäinen sahaus onnistui suoraksi mutta pinnaltaan epätasaiseksi, koska työntönopeus vaihteli karkealla betonilattialla halpojen pyörien varassa. Wandel kirjasi opit ja teki parannuksia, jotka hän kuvaa tarkemmin tässä linkissä. Hän rakensi vaunuun isommat pyörät, jolloin saha kulki tasaisemmin ja hitaammin. Lisäksi hän pidensi ohjainlistaa ja vaihtoi tukin kannakkeet tukevaan, noin 3,5 senttimetrin paksuiseen tammeen, mikä poisti häiritsevän tärinän. Kiskoja hän ei halunnut lisätä, vaikka moni niitä ehdotti – tavoitteena oli pitää laite mahdollisimman yksinkertaisena.

Lopputuloksena pienemmistä tukeista saatu sahatavara soveltui pienempiin projekteihin, kunhan se oli ensin kuivunut pari vuotta. Koko projektin voi katsoa Wandelin YouTube-videolta, ja lisätietoa itse sahausvaiheesta löytyy sivulta Woodgears/tukkisaha. Kaadetun puun jatkokäsittelyyn on muitakin kekseliäitä työkaluja, kuten suomalaisen Heikki Kärnän keksimä vipukirves eli Leveraxe, joka helpottaa halkojen tekoa.

Miksi vannesaha hukkaa vähemmän puuta kuin pyörösaha

Vannesahan suurin etu tukkien sahaamisessa on kapea sahausura. Mitä leveämpi ura, sitä enemmän kallista puuta muuttuu pelkäksi sahanpuruksi. Ohut vannesahanterä leikkaa tyypillisesti vain noin 1,6–2,4 millimetrin levyisen uran, kun perinteisen pyörösahalaitoksen ura on usein noin 6 millimetriä. Ero kuulostaa pieneltä, mutta kun saman tukin läpi tehdään kymmeniä leikkauksia, hukka kertautuu.

Käytännössä ohut ura tarkoittaa, että vannesahatukkisahalla saadaan samasta tukista jopa noin 20 prosenttia enemmän sahatavaraa kuin pyörösahalla. Eri lähteissä arvioidaan kerf-hukan olevan vannesahalla noin 12 prosenttia ja pyörösahalla jopa 21 prosenttia tukin tilavuudesta. Pyörösaha puolestaan sahaa nopeammin ja tuottaa suuremman määrän lautaa työpäivässä, joten valinta riippuu siitä, painottaako puun säästöä vai tuotantonopeutta.

Näin rakennat oman pyörillä liikkuvan tukkisahan

Pyörillä liikkuva tukkisaha on toteutettavissa kotiverstaalla, jos käytössä on riittävän järeä vannesaha ja perustavat puusepäntaidot. Tavoitteena on saada saha kulkemaan tasaisesti ja suorassa linjassa paikallaan makaavan tukin yli.

Mitä tarvitset

• Järeä vannesaha: mieluiten 18–20 tuuman teräpyörillä, jotta paksu tukkisahanterä kestää eikä väsy katketakseen.
• Leveä tukkisahanterä: harvahampainen, paksuun puuhun tarkoitettu teränauha.
• Matala vaunu pyörineen: tukevat ja mielellään isot pyörät, jotta eteneminen on tasaista.
• Kaksi sahapukkia: esimerkiksi 2×4-puutavarasta, tukemaan tukki vaakatasoon.
• Ohjainlista: pitkä, suora lista vaunun kylkeen suoraa linjaa varten.
• Kiinnitystarvikkeet: ruuvit ja tukipuut tukin paikallaan pitämiseen sekä välikappale laudan paksuuden asetteluun.

Vaiheittainen ohje

1. Rakenna matala vaunu ja kiinnitä vannesaha sen päälle pystyasentoon niin, että terä osoittaa alaspäin tukkia kohti.
2. Madalla tarvittaessa alempaa teräohjainta, jotta järeä tukki mahtuu terän alle, ja nosta yläohjain mahdollisimman ylös.
3. Aseta tukki kahden sahapukin varaan ja kiinnitä se ruuveilla niin, ettei se pääse liikkumaan.
4. Kiinnitä vaunun kylkeen ohjainlista, jota pitkin saha liukuu suoraa linjaa.
5. Tee ensimmäinen leikkaus poistaaksesi kuorellisen pintalaudan. Työnnä sahaa hitaasti ja tasaisella nopeudella.
6. Käännä tukkia tarvittaessa ja aseta välikappaleella seuraavan laudan paksuus. Toista, kunnes tukki on sahattu lankuiksi.
7. Pinoa laudat kuivumaan välirimojen päälle ilmavaan paikkaan.

Jos itserakentelu kiinnostaa laajemmin, samalla kekseliäisyydellä syntyy vaikkapa romusta koottu robotti tai maailman yksinkertaisin sähkömoottori. Insinöörimäinen lähestymistapa – mittaa, kokeile ja paranna – sopii yhtä hyvin tukkisahan rakentamiseen.

Yleisimmät virheet ja käytännön vinkit

• Liian pienet teräpyörät: paksu tukkisahanterä väsyy ja katkeaa, jos se taipuu pienten pyörien ympäri liian jyrkästi.
• Vaihteleva työntönopeus: nykivä eteneminen jättää sahauspinnan epätasaiseksi. Isot, tasaisesti pyörivät pyörät auttavat.
• Löysä tai liikkuva tukki: huonosti kiinnitetty tukki pyörähtää tai siirtyy, jolloin lankuista tulee vinoja. Ruuvaa ja tue tukki huolellisesti.
• Alimitoitettu moottori: liian heikko moottori sammuu kuormituksessa. Tasainen syöttö ja terävä terä vähentävät kuormaa.
• Puru teränauhassa ja pyörissä: kertyvä puru tahmaa terän ja hidastaa pyöriä. Puhdista kone säännöllisesti.
• Kuivatuksen unohtaminen: tuore lauta kieroutuu kuivuessaan. Anna sahatavaran kuivua rauhassa ennen käyttöä.

Turvallisuus tukkia sahatessa

Tukin sahaaminen liikkuvalla vannesahalla yhdistää terävän, nopeasti liikkuvan teränauhan ja raskaat puukappaleet, joten huolellisuus on tärkeää. Käytä aina suojalaseja, kuulosuojaimia ja tarvittaessa hengityssuojainta purulta. Pidä kädet kaukana teränauhasta, älä koskaan poista purua terän pyöriessä ja varmista, että terä on pysähtynyt ennen kuin kurotat koneen lähelle. Varmista myös, että tukki on tukevasti kiinni eikä pääse pyörähtämään sahauksen aikana.

Teollisissa koneissa turvallisuutta parannetaan erilaisin anturein ja suojuksin. Hyvä esimerkki kehittyneestä turvatekniikasta on ihotunnistava SawStop-pöytäsirkkeli, joka pysäyttää terän murto-osassa sekuntia, jos se koskettaa ihoa. Kotiverstaan vannesahassa vastaavaa tekniikkaa ei yleensä ole, joten oma varovaisuus korvaa sen.

Usein kysytyt kysymykset (UKK)

Voiko tavallisen verstaan vannesahan muuttaa tukkisahaksi?

Kyllä, jos saha on riittävän järeä. Käytännössä tarvitaan 18–20 tuuman teräpyörät, madallettu alaohjain ja tukeva vaunu, jotta saha kulkee tukin yli suorassa linjassa. Pieni verstasvannesaha ei sovellu paksujen tukkien sahaamiseen.

Kuinka suuren tukin pyörillä liikkuvalla vannesahalla voi sahata?

Suurin halkaisija määräytyy teräohjainten välisestä korkeudesta. Esimerkkiprojektissa ohjainten väliin jäi 44 senttimetriä, jolloin suurin sahattava tukki oli noin 45 senttimetriä paksu.

Miksi vannesaha hukkaa vähemmän puuta kuin pyörösaha?

Vannesahan ohut terä leikkaa vain noin 1,6–2,4 millimetrin uran, kun pyörösahalla ura on usein noin 6 millimetriä. Kapeampi ura jättää vähemmän puuta sahanpuruksi, joten samasta tukista saadaan jopa noin 20 prosenttia enemmän sahatavaraa.

Tarvitseeko tukkisaha kiskot vai riittävätkö pyörät?

Pelkät pyörät riittävät, kun käytät tukevaa ohjainlistaa ja tasaisia, mielellään isoja pyöriä. Kiskot voivat parantaa tarkkuutta, mutta ne monimutkaistavat rakennetta. Monet rakentajat pitävät laitteen tarkoituksella yksinkertaisena.

Kuinka kauan sahattu lankku pitää kuivattaa?

Tuore sahatavara kannattaa kuivattaa rauhassa, jotta se ei kieroudu. Paksummat kovapuulankut vaativat usein noin kaksi vuotta ilmakuivumista ennen käyttöä.
