SawStop-pöytäsirkkeli: näin ihotunnistava turvateknologia pysäyttää terän

Pyörösaha eli pöytäsirkkeli on yksi puutyöpajan hyödyllisimmistä mutta samalla vaarallisimmista koneista. Yhdysvaltalainen SawStop on kehittänyt turvatekniikan, joka tunnistaa terään osuvan sormen ja pysäyttää terän murto-osassa sekunnista – niin nopeasti, että vakavan viiltohaavan tai amputaation sijaan käyttäjälle jää usein vain pieni naarmu. Tässä oppaassa käydään läpi, miten tekniikka toimii, mitä jarrun laukeamisen jälkeen tapahtuu, mitä laitteet maksavat ja mistä niitä saa Suomessa ja Euroopassa.

Mikä SawStop on?

SawStop on yhdysvaltalainen pöytäsirkkeleiden valmistaja, joka tunnetaan ihokosketuksen tunnistavasta jarrujärjestelmästä. Pöytäsirkkeli (myös pöytäpyörösaha) tarkoittaa työpöytään upotettua pyörivää sahanterää, jonka yli tai läpi työstettävä lauta työnnetään. SawStopin lupaus on yksinkertainen: jos käyttäjän iho koskettaa liikkuvaa terää, terä pysähtyy ja katoaa pöydän alle ennen kuin se ehtii aiheuttaa vakavan vamman.

Idean takana on Steve Gass, patenttilakimies ja fysiikan tohtori, joka kehitti järjestelmän harrastelijapuuseppänä vuonna 1999. Yritys perustettiin vuonna 2000, ja ensimmäiset sahat tulivat markkinoille vuonna 2004. Yhtiö on kertonut suunnitelleensa markkinoiden turvallisimman pöytäsirkkelin – väite, jota kannattaa lukea markkinointilupauksena, ei mittatuloksena.

Näin ihokosketuksen tunnistava jarru toimii

SawStopin turvajärjestelmä perustuu kahteen osaan: sähköiseen tunnistukseen ja mekaaniseen jarruun.

Sähköinen tunnistus

Terässä johdetaan jatkuvasti pientä, korkeataajuista sähkösignaalia. Ihmiskeho johtaa sähköä, joten kun sormi tai muu ihoalue koskettaa terää, signaali muuttuu ja vaimenee äkillisesti. Elektroniikka havaitsee tämän muutoksen välittömästi ja laukaisee jarrun. Puu, muovi ja useimmat kuivat materiaalit eivät johda sähköä samalla tavalla, joten normaali sahaaminen ei laukaise mekanismia.

Jarrupatruuna ja terän pysäytys

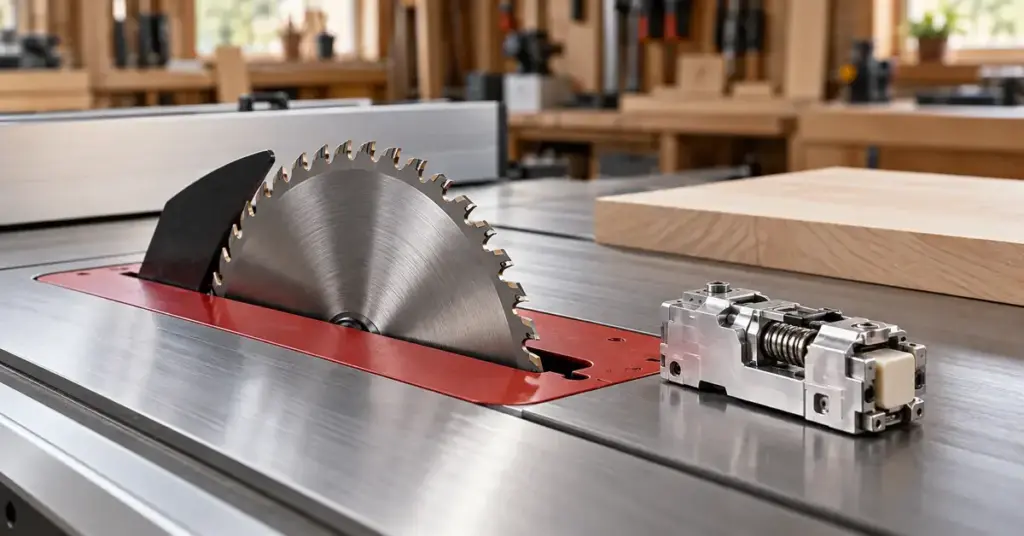

Terän vieressä on jarrupatruuna – suljettu kasetti, jonka sisällä on jousen jännittämä alumiininen jarrukappale ja ohut sulakelanka. Kun tunnistus laukeaa, sulakelanka katkeaa ja jousi työntää jarrukappaleen terää vasten. Terä pysähtyy alle viidessä millisekunnissa (millisekunti on tuhannesosa sekunnista) ja painuu samalla pöytätason alle, minkä lisäksi moottorin virta katkeaa. Kaikki tämä tapahtuu nopeammin kuin ihminen ehtii räpäyttää silmää.

Mitä tapahtuu, kun jarru laukeaa?

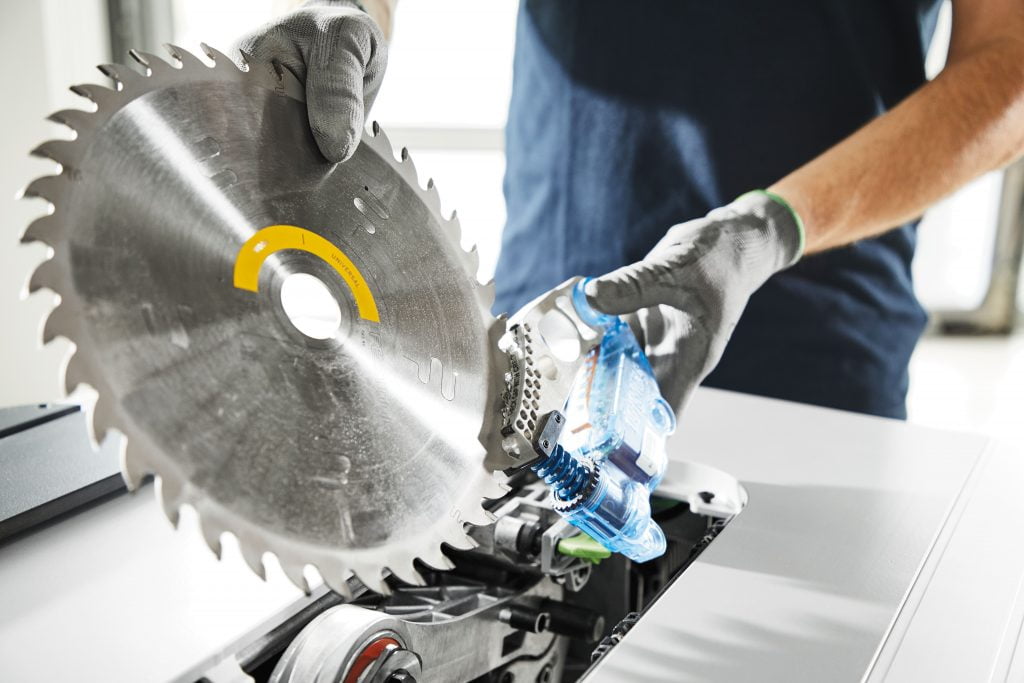

Pysäytys on rajua, joten se kuluttaa osia. Jarrupatruuna on kertakäyttöinen ja vaihdettava jokaisen laukeamisen jälkeen. Terä osuu jarrukappaleeseen niin voimakkaasti, että sen hampaat vaurioituvat yleensä käyttökelvottomiksi, jolloin myös terä on uusittava. Vaihto-osat maksavat tyypillisesti muutamia kymmeniä euroja, ja sahan saa käyttökuntoon muutamassa minuutissa.

Tunnistus voi laueta myös silloin, kun sahataan sähköä johtavaa materiaalia, kuten alumiinia, hyvin kosteaa tuoretta puuta tai painekyllästettyä lautaa. Näitä varten sahoissa on ohitustila (bypass), jossa turvatoiminto kytketään hetkellisesti pois, kun laukeaminen halutaan välttää. Ohitustilassa terä ei pysähdy ihokosketuksesta, joten silloin on oltava erityisen varovainen.

SawStopin historia ja omistus

SawStop tarjosi tekniikkaansa lisenssillä muille sahavalmistajille 2000-luvun alussa, mutta valmistajat eivät ottaneet sitä laajasti käyttöön, joten yhtiö alkoi valmistaa omia sahojaan. Vuonna 2017 SawStopin osti saksalainen TTS Tooltechnic Systems, sama perheyritys, joka omistaa muun muassa Festool-työkalubrändin. Kaupan myötä ihotunnistustekniikka tuli myös eurooppalaisen Festoolin tuotekehityksen piiriin. Aiheen kehityksestä voi lukea lisää sivuston aiemmasta SawStop-päivityksestä.

Pöytäsirkkelin vaarat numeroina

Miksi tällaista tekniikkaa ylipäätään tarvitaan? Pöytäsirkkeli on yleisten työpajatapaturmien kärjessä. Yhdysvaltain kuluttajaturvallisuusviranomainen CPSC on arvioinut, että maassa hoidetaan vuosittain kymmeniä tuhansia pöytäsirkkelin aiheuttamia terävammoja ja tuhansia amputaatioita (yhden arvion mukaan noin 4 700 vuodessa). Suomessa luvut ovat pienempiä, mutta vamman luonne on sama: pyörivä terä ei anna anteeksi hetken huolimattomuutta.

• Pöytäsirkkelit ovat merkittävin yksittäinen syy työpajojen amputaatiovammoihin.
• Tavallisimpia syitä ovat takapotku, käden lipsuminen ja suojusten poistaminen.
• Turvatekniikka pienentää vamman vakavuutta mutta ei poista tarvetta huolelliseen työskentelyyn.

Sirkkelinterän voimasta saa käsityksen esimerkiksi kuriositeetista, jossa sirkkelinteriä käytettiin auton renkaiden tilalla jäällä ajamiseen.

SawStop-mallit ja hinnat

SawStopin Pohjois-Amerikan mallisto kattaa laitteita harrastajasta teollisuuskäyttöön. Kaikissa on sama ihotunnistava jarru; erot ovat koossa, tehossa ja tarkkuudessa.

• Compact (CTS) – kevyin ja edullisin pöytämalli.
• Jobsite Saw Pro (JSS) – siirrettävä työmaasirkkeli.
• Contractor Saw (CNS) – yleiskäyttöinen malli.
• Professional Cabinet Saw (PCS) – vaativaan puusepäntyöhön.
• Industrial Cabinet Saw (ICS) – jatkuvaan teolliseen käyttöön.

Taulukon hinnat ovat ohjeellisia lähtöhintoja eivätkä sisällä mahdollisia lisävarusteita, veroja tai rahtia; ne myös muuttuvat ajan myötä.

SawStop Euroopassa ja Suomessa

SawStop-merkkiset sahat on suunniteltu Pohjois-Amerikan sähköverkkoon ja standardeihin, joten niitä ei myydä Euroopassa sellaisenaan. Euroopassa – Suomi mukaan lukien – sama ihotunnistustekniikka on saatavilla Festool TKS 80 EBS -pöytäpyörösahassa, jota myydään Festoolin jälleenmyyjien kautta EU-alueella, Sveitsissä ja Norjassa. Sahan ohjeellinen hinta liikkuu noin 2 200 eurosta ylöspäin varustelusta riippuen, ja tehoa on 2 200 wattia. Festool on TTS Tooltechnic Systemsin sisarbrändi, mikä selittää tekniikan siirtymisen Eurooppaan.

Kilpailijat ja muut turvaratkaisut

SawStop ei ole ainoa yritys, joka on kehittänyt aktiivista sormisuojaa. Bosch toi markkinoille Reaxx-työmaasirkkelin, jossa oli oma vastaava tekniikka, mutta patenttikiistan seurauksena laitteen maahantuonti Yhdysvaltoihin kiellettiin ja malli poistui markkinoilta. Käytännössä SawStop on tällä hetkellä hallitseva toimija ihotunnistavissa pöytäsirkkeleissä.

Ihotunnistuksen rinnalla kannattaa muistaa perinteiset, edulliset turvavarusteet, jotka toimivat kaikissa sirkkeleissä:

• Halkaisuveitsi – terän takana oleva metallilevy, joka estää laudan puristumisen kiinni terään ja vähentää takapotkua.
• Teränsuojus – peittää terän ylhäältä.
• Takapotkun estokynnet – estävät laudan sinkoutumisen taaksepäin.
• Työntökapula – pitää kädet etäällä terästä kapeita kappaleita sahattaessa.

Nämä eivät korvaa toisiaan: paraskaan tekniikka ei poista huolellisen työtavan ja suojainten tarvetta. Muihin sahatyyppeihin voi tutustua esimerkiksi jutussa siitä, kuinka pyörillä kulkeva vannesaha toimii, ja järeämmästä työkalupäästä kertoo artikkeli Pionjar-porasta.

Lainsäädäntö ja tuleva sääntely

Ihotunnistuksesta on käyty vilkasta keskustelua etenkin Yhdysvalloissa. CPSC ehdotti marraskuussa 2023 sääntöä, joka olisi vaatinut aktiivista vammantorjuntatekniikkaa (active injury mitigation) kaikkiin pöytäsirkkeleihin: terän leikkaussyvyyden olisi pitänyt rajoittua enintään 3,5 millimetriin, kun testianturi (sormea jäljittelevä koetin) koskettaa terää.

Helmikuussa 2024 SawStop ilmoitti luovuttavansa erään keskeisen patenttinsa (US-patentti 9 724 840) yleiseen käyttöön, jos tällainen sääntö astuu voimaan. Patentti olisi muutoin voimassa vuoteen 2033 asti. Elokuussa 2025 CPSC kuitenkin veti ehdotetun säännön pois valmistelusta, joten liittovaltion tasoista pakottavaa vaatimusta ei toistaiseksi ole. Tekniikka on siis edelleen valmistajakohtainen, lisämaksullinen ominaisuus.

Kenelle SawStop sopii?

Ihotunnistava pöytäsirkkeli maksaa selvästi tavallista sahaa enemmän, joten se sopii parhaiten niille, jotka käyttävät sirkkeliä säännöllisesti ja arvostavat turvamarginaalia: aktiivisille harrastelijoille, oppilaitoksille ja ammattipajoille. Satunnaiskäyttäjälle hinta voi olla korkea, mutta yhdenkin vältetyn amputaation arvoa on vaikea mitata rahassa. Nopeampia näkymiä tekniikan toimintaan tarjoaa video, jossa SawStopin pysähtymistä kuvattiin 19 000 kuvan sekuntinopeudella.

Yleisiä väärinkäsityksiä

• ”Terä pysähtyy täysin ilman jälkiä.” Yleensä ihoon jää naarmu tai pieni viilto – tekniikka pienentää vamman vakavuutta, ei tee sahasta täysin vaaratonta.
• ”Voin sahata mitä vain huoletta.” Kostea, tuore tai painekyllästetty puu ja metalli voivat laukaista jarrun turhaan, jolloin tarvitaan ohitustilaa ja lisää varovaisuutta.
• ”SawStop korvaa suojaimet ja hyvän tekniikan.” Halkaisuveitsi, työntökapula ja suojalasit ovat edelleen tarpeen.
• ”Tekniikka on jo kaikissa sirkkeleissä.” Ei ole – se on rajatun mallivalikoiman lisämaksullinen ominaisuus.

Usein kysytyt kysymykset (UKK)

Kuinka nopeasti SawStop pysäyttää terän?

Valmistajan mukaan terä pysähtyy ja painuu pöydän alle alle viidessä millisekunnissa siitä, kun iho koskettaa terää. Se on huomattavasti nopeampi kuin ihmisen reaktioaika.

Rikkoutuuko terä, kun jarru laukeaa?

Jarrupatruuna on aina kertakäyttöinen ja vaihdettava. Terä osuu jarrukappaleeseen niin voimakkaasti, että myös terä on useimmiten uusittava laukeamisen jälkeen.

Voiko SawStopilla sahata märkää tai painekyllästettyä puuta?

Voi, mutta sähköä johtava kostea tai käsitelty puu voi laukaista jarrun turhaan. Tällaista materiaalia varten sahassa on ohitustila, jossa turvatoiminto on hetkellisesti pois päältä – silloin terä ei pysähdy ihokosketuksesta.

Saako SawStopin Suomesta?

SawStop-merkkisiä sahoja ei myydä Euroopassa, mutta sama ihotunnistustekniikka on saatavilla Festool TKS 80 EBS -pöytäpyörösahassa, jota myydään Festoolin jälleenmyyjien kautta myös Suomessa.

Estääkö SawStop kaikki tapaturmat?

Ei. Se vähentää merkittävästi vammojen vakavuutta ihokosketustilanteissa, mutta ei estä esimerkiksi takapotkua eikä korvaa suojaimia ja huolellista työskentelyä.
