Valokuidun valmistus: näin ohuesta lasista syntyy internetin selkäranka

Valokuitu on nykyaikaisen internetin näkymätön selkäranka: hiuksenohut lasilanka, joka kuljettaa tietoa valon nopeudella talosta toiseen ja mantereelta toiselle. Vaikka valokuituliittymä löytyy jo miljoonista suomalaiskodeista, harva tulee miettineeksi, miten tämä materiaali oikeastaan valmistetaan tai miksi juuri valo soveltuu tiedonsiirtoon niin hyvin. Tässä tietopaketissa käydään läpi valokuidun valmistus vaihe vaiheelta, valon kulku kuidussa sekä kuidun rakenne, käyttökohteet ja tilanne Suomessa – kaikki selkokielellä.

Mitä valokuitu on?

Valokuitu on erittäin ohut, taipuisa lanka, joka on tehty joko erittäin puhtaasta lasista tai muovista. Sen tehtävä on johtaa valoa päästä päähän lähes häviöttä. Kuidun ydin (ytimen läpi valo kulkee) on ympäröity kuorella (englanniksi cladding), jonka taitekerroin – eli kyky taittaa valoa – on hieman ytimen taitekerrointa pienempi. Juuri tämä ero saa valon heijastumaan takaisin ytimeen sen sijaan, että se karkaisi ulos. Uloimpana on suojaava pinnoite, joka tekee hauraasta lasista käytännössä kestävää.

Yhden valokuidun kautta voidaan siirtää valtava määrä dataa. Kun ajattelee, miten paljon datamäärät ovat kasvaneet vuosikymmenten aikana, on helppo ymmärtää, miksi kuparijohdoista on siirrytty valoon: valo kuljettaa enemmän ja pidemmälle.

Miten valokuitu valmistetaan?

Valokuidun valmistus on yllättävän mekaaninen prosessi, jossa yhdistyvät tarkka kemia ja kuuman lasin venyttäminen. Se etenee pääpiirteissään kahdessa vaiheessa: ensin valmistetaan paksu lasiaihio ja sitten aihiosta vedetään ohutta kuitua.

1. Aihio syntyy kemiallisella saostuksella

Lähtökohtana on lasiaihio (englanniksi preform) – tyypillisesti muutaman senttimetrin paksuinen ja noin metrin mittainen lasitanko. Aihio valmistetaan menetelmällä, jota kutsutaan kemialliseksi kaasufaasisaostukseksi (CVD). Yleisimpiä muunnelmia ovat MCVD, OVD ja VAD. Käytännössä lasiputken sisään johdetaan puhdasta happea ja kaasumaisia raaka-aineita (esimerkiksi pii- ja germaniumyhdisteitä). Kuumennettaessa nämä kaasut reagoivat ja saostuvat putken pinnalle erittäin puhtaana lasina kerros kerrokselta.

Germaniumin kaltaisilla lisäaineilla säädetään ytimen taitekerroin hieman kuorta suuremmaksi – tämä on se sama fysikaalinen temppu, joka pitää valon myöhemmin ytimen sisällä. Alkuperäisessä kuvauksessa puhuttiin kaasusta, joka päätyy valokuidun ytimeksi; kyse on juuri näistä ytimeen saostuvista lisäaineista.

2. Kuitu vedetään vetotornissa

Valmis aihio nostetaan vetotornin huipulla olevaan uuniin, jonka lämpötila on noin 2000 °C. Kuumassa lasi pehmenee, ja aihion alapäästä aletaan vetää painovoiman ja säädetyn vedon avulla ohutta lasilankaa. Samalla kun aihio venyy, sen mittasuhteet säilyvät: keskellä ollut ydin pysyy keskellä, kuori pysyy kuorena – vain koko pienenee valtavasti. Lopputulos on kuitu, jonka kuoren halkaisija on vakioidut 125 mikrometriä (tuhannesosamillimetriä), eli suunnilleen ihmisen hiuksen paksuinen.

Vedon aikana kuidun ympärille lisätään heti suojaava pinnoite ja kuidun paksuutta mitataan jatkuvasti lasereilla. Yhdestä ainoasta aihiosta saadaan kymmeniä, jopa satoja kilometrejä valmista kuitua, joka kelataan puolalle jatkokäsittelyä varten.

3. Muovikuidun valmistus

Edullisemmat valokuidut valmistetaan lasin sijaan muovista, yleisimmin PMMA-akryylistä. Myös muovikuitu (POF, plastic optical fiber) tehdään sulattamalla ja venyttämällä, mutta prosessi on yksinkertaisempi ja materiaali halvempaa. Muovikuitu on paksumpaa ja helpompi käsitellä, mutta se vaimentaa valoa selvästi lasikuitua enemmän, joten se soveltuu vain lyhyille matkoille.

Näin valo kulkee kuidussa

Valokuidussa siirretään yleensä laserilla tai ledillä (loistediodilla) tuotettua valoa. Tiedonsiirto perustuu binäärisyyteen: valo on joko päällä tai pois, eli 1 tai 0. Näistä biteistä rakennetaan useiden ohjelmallisten kerrosten kautta se tieto, joka lopulta näkyy ruudulla verkkosivuna, videona tai viestinä.

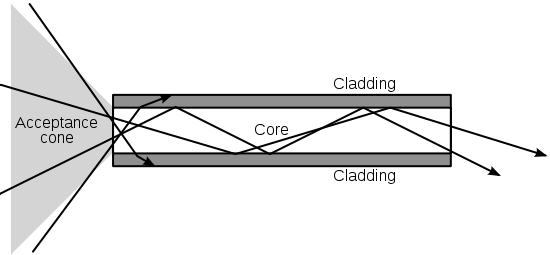

Fysikaalinen ilmiö, joka pitää valon kuidun sisällä, on kokonaisheijastus. Koska ytimen taitekerroin on hieman kuoren taitekerrointa suurempi, sopivassa kulmassa etenevä valo heijastuu ytimen ja kuoren rajapinnasta takaisin sen sijaan, että se pääsisi karkaamaan kuoren läpi. Näin valonsäde etenee ytimessä sarjana heijastuksia – tai suoraan, jos ydin on hyvin ohut. Matkan varrella signaali kuitenkin heikkenee vähitellen (vaimennus), minkä vuoksi pitkillä yhteyksillä valoa vahvistetaan välillä.

Yksimuoto- ja monimuotokuitu

Valokuidut jaetaan karkeasti kahteen tyyppiin sen mukaan, kuinka monta valon ”reittiä” eli muotoa ytimeen mahtuu.

• Yksimuotokuidussa ydin on hyvin ohut, halkaisijaltaan noin 9 mikrometriä. Ytimeen mahtuu vain yksi valon kulkureitti, jolloin signaali pysyy tarkkana pitkilläkin matkoilla. Yksimuotokuitu käyttää laservaloa ja soveltuu operaattoreiden runkoverkkoihin ja pitkiin yhteyksiin.
• Monimuotokuidussa ydin on selvästi paksumpi, halkaisijaltaan 50 tai 62,5 mikrometriä. Valo kulkee heijastumalla ja taittumalla ytimen ja kuoren rajapinnasta useaa reittiä pitkin. Tämä rajoittaa matkaa mutta tekee kuidusta edullisemman ja helpomman kytkeä. Monimuotokuitua käytetään esimerkiksi rakennusten sisäverkoissa ja konesaleissa.

Valokuidun rakenne ytimestä kaapeliksi

Yksittäinen kuitu ei vielä ole valokaapeli. Kuitu rakentuu sisältä ulos seuraavasti:

1. Ydin – valon kuljettava lasi- tai muoviosa.
2. Kuori (cladding) – ytimen ympärillä oleva lasikerros, kokonaishalkaisija 125 mikrometriä.
3. Pinnoite – suojaava muovikerros, joka kasvattaa halkaisijan tyypillisesti 250 mikrometriin.
4. Vahvikkeet ja vaippa – varsinaisessa kaapelissa kuituja ympäröivät vetolujuutta antavat kuidut (esimerkiksi aramidi) sekä ulompi suojavaippa.

Näin hauraasta lasilangasta saadaan kaapeli, joka kestää asennuksen maahan, ilmajohtoihin tai talon seinään.

Kuinka pitkälle valo kulkee?

Yhteyden maksimipituus riippuu kuitutyypistä ja käytettävästä lähetin-vastaanotinmoduulista. Yksimuotokuidulle tehdyt tyypilliset moduulit tukevat karkeasti seuraavia matkoja: perusmalli noin 10 kilometriä (aallonpituus 1310 nm), pidennetty malli noin 40 kilometriä ja kaukoyhteysmalli noin 80 kilometriä (1550 nm) – ja erikoismoduuleilla vielä pidemmälle. Näiden matkojen jälkeen signaali vahvistetaan tai reititetään eteenpäin seuraavaan verkkolaitteeseen.

Monimuotokuidulla matkat jäävät tyypillisesti alle kahteen kilometriin. Edullisilla muovikuiduilla yhteydet ovat vain kymmenien metrien mittaisia: käytännössä noin 10–100 metriä, ja vain hyvin hitailla nopeuksilla päästään pariinsataan metriin. Kun tietoa liikutellaan maailmanlaajuisesti ja tehokkaimmat tietokoneet nielevät jatkuvasti kasvavia datamääriä, juuri lasikuidun pitkä kantama tekee siitä korvaamattoman.

Valokuitu Suomessa

Suomessa valokuitu on yleistynyt viime vuosina nopeasti. Liikenne- ja viestintävirasto Traficomin mukaan valokuituyhteys oli syyskuun 2024 lopussa saatavilla noin 68 prosentille kotitalouksista, eli lähes kahdelle miljoonalle kodille. Kiinteistä laajakaistaliittymistä jo noin 82 prosenttia oli vuoden 2024 lopussa valokuituliittymiä, ja yhden gigabitin sekunnissa latausnopeus oli tarjolla noin 75 prosentille kotitalouksista.

Saatavuudessa on alueellisia eroja: parhaiten kuitu on ollut tarjolla Ahvenanmaalla sekä Pohjanmaan ja Pirkanmaan seuduilla. Kotiin asti vedettyä kuituyhteyttä kutsutaan usein lyhenteellä FTTH (fiber to the home). Vaihtoehtona kiinteälle kuidulle toimivat langattomat verkot, mutta suurimmat ja vakaimmat nopeudet saavutetaan yhä valokuidulla.

Valokuidun edut ja käyttökohteet

Valokuidun suosio ei ole sattumaa. Kupariin verrattuna sillä on useita etuja:

• Suuri kapasiteetti: yksi kuitu siirtää valtavasti dataa nopeasti.
• Vähäinen vaimennus: signaali kantaa pitkälle ilman vahvistusta.
• Häiriösietoisuus: valo ei häiriinny sähkömagneettisista kentistä kuten kupari.
• Keveys ja pieni koko: ohut kuitu vie vähän tilaa.
• Tietoturva: kuituun on vaikeampi kytkeytyä salaa kuin kuparijohtoon.

Tiedonsiirron lisäksi valokuitua hyödynnetään muun muassa lääketieteessä (tähystimet eli endoskoopit), teollisuuden antureissa, valaistuksessa ja mittalaitteissa. Internetin kasvutarina näkyy hyvin, kun vertaa nykyistä kuituverkkoa internetin alkuvuosien hitaisiin modeemiyhteyksiin.

Yleisiä väärinkäsityksiä

• ”Valo kulkee kuidussa valon nopeudella tyhjiössä.” Ei aivan: lasissa valo etenee noin kaksi kolmasosaa tyhjiön valonnopeudesta, koska se taittuu materiaalissa.
• ”Valokuitu on niin haurasta, ettei se kestä käyttöä.” Yksittäinen kuitu on ohut, mutta pinnoite, vahvikkeet ja kaapelivaippa tekevät valmiista kaapelista kestävän.
• ”Kaikki valokuitu on samanlaista.” Yksimuoto-, monimuoto- ja muovikuidut eroavat toisistaan merkittävästi ytimen koon, matkan ja hinnan osalta.

Usein kysytyt kysymykset (UKK)

Mistä materiaalista valokuitu valmistetaan?

Laadukkain valokuitu tehdään erittäin puhtaasta piidioksidilasista (kvartsilasista). Edullisemmat kuidut valmistetaan PMMA-akryylimuovista, mutta ne vaimentavat valoa enemmän ja soveltuvat vain lyhyille matkoille.

Kuinka ohutta valokuitu on?

Kuidun kuoren vakiohalkaisija on 125 mikrometriä eli reilut kymmenesosamillimetriä, mikä vastaa suunnilleen ihmisen hiuksen paksuutta. Valoa kuljettava ydin on tätä paljon pienempi: yksimuotokuidussa noin 9 mikrometriä.

Miten valo pysyy kuidun sisällä?

Ilmiö on nimeltään kokonaisheijastus. Ytimen taitekerroin on hieman kuoren taitekerrointa suurempi, joten sopivassa kulmassa etenevä valo heijastuu rajapinnasta takaisin ytimeen eikä karkaa ulos.

Mikä on yksimuoto- ja monimuotokuidun ero?

Yksimuotokuidun ydin on hyvin ohut (n. 9 µm) ja siihen mahtuu vain yksi valon reitti, mikä mahdollistaa pitkät yhteydet. Monimuotokuidun ydin on paksumpi (50 tai 62,5 µm) ja edullisempi, mutta se soveltuu vain lyhyemmille matkoille.

Kuinka pitkälle valokuitu kantaa signaalin?

Yksimuotokuidun moduuleilla päästään tyypillisesti noin 10, 40 tai 80 kilometriin moduulista riippuen, ja erikoismoduuleilla pidemmälle. Monimuotokuidulla matka on yleensä alle kaksi kilometriä ja muovikuidulla vain kymmeniä metrejä.
