Salamatutka: näin paikannat ja seuraat salamat – ja rakennat ilmaisimen itse

Salamatutka eli salamailmaisin on laite tai palvelu, joka havaitsee ukkosen purkaukset ja kertoo, missä ja milloin salama iski. Samaa ideaa käyttävät niin ammattilaisten paikannusverkot kuin harrastajan itse rakentama pieni ilmaisin. Tässä oppaassa käydään selkokielellä läpi, mikä salamatutka on, miten salama ylipäätään voidaan paikantaa, miten voit seurata salamoita ilmaiseksi verkossa jo tänään ja miten pääset rakentamaan oman ilmaisimen – aloittelijan yksinkertaisesta anturista aina kansainväliseen paikannusverkkoon liittyvään asemaan asti.

Mikä salamatutka on ja mitä se tekee

Arkikielessä ”salamatutka” tarkoittaa yleensä kahta eri asiaa, jotka kannattaa erottaa toisistaan. Ensimmäinen on yksittäinen salamailmaisin: laite, joka aistii läheisen salaman ja arvioi karkeasti sen suunnan ja etäisyyden. Toinen on salamanpaikannusverkko, jossa monta erillään olevaa vastaanotinta tekee yhteistyötä ja laskee salaman tarkan sijainnin kartalle. Verkko on paljon tarkempi kuin yksittäinen laite, mutta periaate on molemmissa sama.

Varsinainen säätutka (sadetutka) on eri asia: se lähettää radioaaltoja ja mittaa sateesta takaisin heijastuvan kaiun. Salamatutka ei lähetä mitään – se vain kuuntelee salaman itsensä tuottamaa radiopurahdusta. Tämän takia salamailmaisin on usein edullinen ja passiivinen laite, kun taas säätutka on raskas ja kallis järjestelmä.

Salamatutkasta on hyötyä esimerkiksi ukkosen lähestymisen ennakointiin ulkoillessa tai veneillessä, myrskybongausharrastuksessa, salamavalokuvauksen ajoituksessa sekä herkkien laitteiden suojaamisessa. Se ei kuitenkaan korvaa virallista säävaroitusta – ammattilaisverkot ja meteorologien tulkinta ovat aina luotettavampia kuin yksittäinen kotilaite.

Miten salama syntyy ja miksi sitä voi paikantaa

Ukkospilvessä syntyy voimakas sähkövaraus, kun pilven sisällä törmäilevät jää- ja vesihiukkaset erottavat positiiviset ja negatiiviset varaukset eri korkeuksille. Kun jännite-ero kasvaa tarpeeksi suureksi, ilma ”läpilyö” ja purkautuu salamana. Osa salamoista iskee maahan (maasalama) ja osa purkautuu pilven sisällä tai pilvien välillä (pilvisalama). Ilmatieteen laitos tilastoi näitä erikseen; yhden kesäpäivän aikana Suomessa voidaan mitata esimerkiksi muutama sata maasalamaa ja satoja pilvisalamoja.

Salamanpaikannuksen kannalta oleellista on, että jokainen salama lähettää lyhyen, voimakkaan sähkömagneettisen pulssin. Näitä purahduksia kutsutaan nimellä sferics (sähköpurkausten tuottamat radioaallot). Suurin osa energiasta osuu matalalle radiotaajuudelle, noin 3–30 kilohertsin VLF-alueelle (very low frequency, hyvin matala taajuus). Nämä pitkät aallot etenevät satoja, jopa tuhansia kilometrejä maanpinnan ja ilmakehän yläosan välissä, joten yksikin salama voidaan ”kuulla” hyvin kaukaa. Juuri siksi suhteellisen halpa vastaanotin riittää havaitsemaan salamat laajalta alueelta.

Näin salamanpaikannus toimii

Yksittäinen ilmaisin pystyy arvioimaan salaman suunnan ja etäisyyden pulssin voimakkuuden ja muodon perusteella, mutta tarkka sijainti vaatii useita vastaanottimia. Ammattilais- ja harrastajaverkot käyttävät samaa periaatetta kuin GPS toisin päin: ne mittaavat, milloin sama salamapulssi saapuu kuhunkin asemaan.

• Saapumisaikaero (TOA/TOGA). Jokainen asema leimaa havaitun pulssin GPS-kellolla mikrosekunnin tarkkuudella. Koska radioaalto etenee valon nopeudella, pienikin ero saapumisajoissa kertoo etäisyyserot asemiin. Kun useampi asema – tyypillisesti vähintään muutama – havaitsee saman salaman, keskuspalvelin laskee leikkauspisteen eli salaman sijainnin.
• Mitä tiheämpi verkko, sitä tarkempi tulos. Alueella, jossa on paljon asemia, paikannus voi yltää muutaman sadan metrin tarkkuuteen. Harvemmin katetulla seudulla virhe kasvaa.
• Viive on pieni. Vapaaehtoisverkoissa salama ilmestyy kartalle tyypillisesti muutamassa sekunnissa, palvelimen kuormasta riippuen noin 3–20 sekunnin kuluessa.

Tämä on sama ajatus, jolla moni muukin nokkela tee-se-itse-elektroniikka toimii: pienistä, halvoista osista saa yllättävän tehokkaan kokonaisuuden. Vastaava kekseliäisyyden henki näkyy esimerkiksi oppaassamme siitä, kuinka rakennat robotin kierrätysosista.

Seuraa salamoita ilmaiseksi verkossa

Et tarvitse omaa laitetta nähdäksesi salamat kartalla – valmiit palvelut tekevät sen puolestasi, ja useimmat niistä ovat täysin ilmaisia. Näin pääset alkuun heti:

• Blitzortung ja LightningMaps.org. Vapaaehtoisten ylläpitämä kansainvälinen verkko näyttää salamat lähes reaaliajassa maailmanlaajuisesti. Palvelua voi katsella suoraan selaimessa ilman rekisteröitymistä.
• Ilmatieteen laitos. Suomen virallinen toimija julkaisee salamahavaintoja ja ukkoskarttoja. Ilmatieteen laitoksen tiedot ovat luotettavin lähde kotimaan tilanteeseen.
• Harrastajayhteisöt. Esimerkiksi Ursan Myrskybongaus-ryhmä ylläpitää omaa salamapaikanninta ja Blitzortung-asemaa sekä julkaisee havaintoja Taivaanvahti-palvelussa.
• Puhelinsovellukset. Monet sääsovellukset näyttävät salamat kartalla ja voivat hälyttää, kun ukkonen lähestyy sijaintiasi.

Linkit näihin palveluihin löydät jutun lopun lähdeluettelosta. Jos haluat vain tietää, kannattaako grilli vielä sytyttää, ilmainen kartta riittää useimmille mainiosti.

Rakenna oma salamailmaisin

Jos haluat tehdä laitteen itse, on kaksi järkevää reittiä: nopea ja helppo anturimoduuli tai vaativampi, kansainväliseen verkkoon liittyvä vastaanotinasema. Tee-se-itse-elektroniikan maailmassa jälkimmäinen on isompi projekti – vähän samaan tapaan kuin ero on pienen homopolaarimoottorin ja kunnollisen, paristosta ja magneetista koottavan sähkömoottorin välillä.

Vaihtoehto 1: AS3935-anturimoduuli (helppo)

Aloittelijalle nopein tie on valmis anturimoduuli, jonka sydämenä on AS3935-niminen ”Franklin”-salamasiru. Siru kuuntelee salaman radiopurahdusta noin 500 kHz:n taajuudella, erottelee aidot salamat häiriöistä ja arvioi iskun etäisyyden.

• Toimintamatka: valmistajan mukaan enimmillään noin 40 kilometriä, ja etäisyysarvio annetaan portaittain. Luvut ovat suuntaa-antavia, eivät taattuja.
• Mitä tarvitset: AS3935-moduulin, mikro-ohjaimen (esimerkiksi Arduino) sekä perusjuotostaidot. Moduuli keskustelee ohjaimen kanssa I2C- tai SPI-väylän kautta.
• Säädöt: sisä- ja ulkokäytön herkkyys, häiriönpoisto (”disturber rejection” karsii esimerkiksi kodinkoneiden kipinöinnin) ja hälytysraja, joka vaatii tietyn määrän havaintoja ennen varoitusta.
• Virta: käyttöjännite on tyypillisesti 2,4–5,5 volttia, joten laite sopii hyvin paristo- tai akkukäyttöön.

Tällaisen laitteen saa kokoon edullisesti, ja se riittää hälyttämään lähestyvästä ukkosesta. Se ei kuitenkaan paikanna salamaa kartalle – se kertoo vain, että salama iski jossain päin arvioitua etäisyyttä. Toimiva antenni on avainasemassa; antennin virittäminen oikealle taajuudelle on sirun suorituskyvyn kannalta yhtä tärkeää kuin vaikkapa itse tehdyssä digi-tv-antennissa.

Vaihtoehto 2: Blitzortung-asema (edistynyt)

Jos haluat paikantaa salamat kartalle ja osallistua tutkimukseen, voit rakentaa oman vastaanotinaseman ja liittyä Blitzortung-verkkoon. Verkko on vapaaehtoinen ja maksuton, eikä siihen liity sopimuksia. Vastineeksi oman asemansa datasta pääset käsiksi verkon raakadataan ei-kaupalliseen käyttöön.

• Nykyinen laitteisto: projektin uusin ”Blue”-järjestelmä on osittain esikoottu ja käyttää pääosin pintaliitoskomponentteja. Vanhemmat ”Red”- ja ”Green”-sukupolvet ovat poistumassa käytöstä.
• Kustannus: itse koottu laitteisto maksaa tyypillisesti alle 300 euroa, ja osia kannattaa hankkia paikallisesti.
• Osaaminen: tarvitset kiinnostusta säähän sekä perusymmärrystä elektroniikasta ja tietotekniikasta. Asema tarvitsee GPS-vastaanottimen tarkkaa ajanleimausta varten sekä jatkuvan verkkoyhteyden.
• Kattavuus: yksi asema ei paikanna mitään yksin – teho syntyy siitä, että satoja asemia (verkossa on yli 500 vastaanotinta) laskee salamat yhdessä.

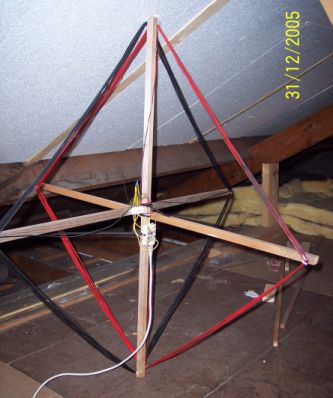

Tee-se-itse-salamatutkan rakennusohjeita on jaettu harrastajien kesken jo kauan ennen nykyisiä verkkoja. Tämän jutun alkuperäinen vinkki osoitti hollantilaisen harrastajan sivulle members.home.nl/fkooiman/lightning/, jolla jaettiin rakennusohjeita ja ilmaista ohjelmistoa. Sivu ei ole enää verkossa, sillä sen taustalla ollut hollantilaisen operaattorin kotisivupalvelu lakkautettiin aikoja sitten – ajantasaiset ja turvalliset vaihtoehdot löytyvät tämän jutun lähteistä.

Kaupalliset salamailmaisimet

Jos et halua juottaa mitään, tarjolla on myös valmiita laitteita. Tunnetuin on Boltekin kaukotoimiva ilmaisin (esimerkiksi StormTracker-kortti tai LD-250), joka yhdistetään tietokoneeseen ja näyttää salamat kartalla ohjelmiston avulla. Tällaisten laitteiden kantama on satoja kilometrejä, ja niitä käyttävät myrskybongarit sekä esimerkiksi lentokentät ja tapahtumajärjestäjät. Hinta on selvästi korkeampi kuin anturimoduulissa, usein satoja euroja, ja mukana tai lisäosana tarvitaan näyttöohjelmisto. Valmis laite säästää rakennusvaivan, mutta yksittäisenä laitteena sekään ei yllä tiheän paikannusverkon tarkkuuteen.

Yleisiä virheitä ja rajoituksia

• Yksittäistä laitetta pidetään säävaroituksena. Kotilaite täydentää, mutta ei korvaa Ilmatieteen laitoksen varoituksia. Älä tee turvallisuuspäätöksiä pelkän oman anturin varassa.
• Etäisyyslukemaan luotetaan liikaa. Yksittäisen ilmaisimen etäisyysarvio on karkea ja voi heittää reilusti, erityisesti hajanaisessa ukkosessa.
• Häiriöt tulkitaan salamoiksi. Loisteputket, moottorit, laturit ja muut kipinöivät laitteet voivat laukaista vääriä havaintoja, jos häiriönpoistoa ja sijoittelua ei säädetä.
• Antenni ja sijoituspaikka laiminlyödään. Väärin viritetty antenni tai sähköisesti meluisa paikka romahduttaa herkkyyden. Asema kannattaa sijoittaa etäälle häiriölähteistä.
• Odotetaan verkkotarkkuutta yhdeltä asemalta. Tarkka kartalle paikannus vaatii aina monen aseman yhteistyön.

Turvallisuus ensin

Salama on hengenvaarallinen. Mikään ilmaisin tai sovellus ei suojaa itse salamalta – se vain kertoo, että ukkonen on lähellä. Kun kuulet ukkosen tai näet salaman, siirry sisälle kiinteään rakennukseen tai umpinaiseen ajoneuvoon ja pysy sisällä vielä noin 30 minuuttia viimeisen jyrähdyksen jälkeen. Vältä avointa maastoa, korkeita yksittäisiä puita, vettä ja metallirakenteita. Käytä salamatutkaa ennakoinnin apuvälineenä, älä rohkeuden lähteenä.

Kenelle salamatutka sopii

Pelkkä seuranta verkkokartalta sopii kaikille, jotka haluavat tietää, lähestyykö ukkonen – esimerkiksi retkeilijöille, veneilijöille, puutarhureille ja vanhemmille. Edullinen AS3935-anturi on kiva aloittelevan elektroniikkaharrastajan projekti ja kelpaa lähestyvän ukkosen hälyttimeksi. Blitzortung-asema on edistyneelle harrastajalle, joka nauttii rakentamisesta, haluaa osallistua kansainväliseen paikannusverkkoon ja arvostaa pääsyä raakadataan. Kaupallinen laite taas sopii niille, jotka haluavat valmiin ratkaisun ilman juottamista ja ovat valmiit maksamaan siitä. Salaman paikantaminen onkin hieno esimerkki suomalaisten rakastamasta nikkaroinnista ja kekseliäisyydestä, jota juhlistamme myös suomalaisia keksintöjä esittelevässä jutussamme. Jos taas sinua kiehtovat taivaan muut ilmiöt, lue myös tarina harvinaisesta inversiopilvi-ilmiöstä.

Usein kysytyt kysymykset (UKK)

Mitä eroa on salamatutkalla ja sadetutkalla?

Sadetutka lähettää radioaaltoja ja mittaa sateesta heijastuvan kaiun. Salamatutka ei lähetä mitään, vaan kuuntelee salaman itsensä tuottamaa radiopurahdusta ja päättelee siitä iskun paikan tai etäisyyden. Ne ovat siis aivan eri laitteita, vaikka molempia käytetään sään seurantaan.

Voinko seurata salamoita ilman omaa laitetta?

Kyllä. Useat ilmaiset verkkopalvelut ja sovellukset näyttävät salamat kartalla lähes reaaliajassa. Niiden tiedot tulevat laajoista paikannusverkoista, joten ne ovat tarkempia kuin yksittäinen kotilaite. Useimmille tämä riittää mainiosti.

Kuinka kaukaa salama voidaan havaita?

Salaman tuottamat matalataajuiset radioaallot etenevät satoja, jopa tuhansia kilometrejä, joten verkot havaitsevat salamat hyvin kaukaa. Kotikäyttöön tarkoitettu anturisiru havaitsee salamat valmistajan mukaan enimmillään noin 40 kilometrin säteeltä, mutta luku on suuntaa-antava.

Kuinka tarkasti salama voidaan paikantaa?

Tarkkuus riippuu asemien tiheydestä. Tiheästi katetulla alueella paikannus voi yltää muutaman sadan metrin tarkkuuteen, kun useampi asema laskee saman salaman sijainnin saapumisaikaerojen perusteella. Harvemmin katetulla seudulla virhe on suurempi.

Mitä oman salamailmaisimen rakentaminen maksaa?

Yksinkertaisen AS3935-anturimoduulin saa edullisesti, ja mikro-ohjaimen kanssa kokonaisuus jää kymmenien eurojen luokkaan. Kansainväliseen Blitzortung-verkkoon liitettävän oman aseman itse koottu laitteisto maksaa tyypillisesti alle 300 euroa.
