Vedenalainen tee-se-itse-periskooppi: kuvaa veden alle noin 10 eurolla

Vedenalainen maailma on yllättävän lähellä: lammen pohjan vesikasvit, rantaveden parvet pikkukaloja tai akvaarion asukkaat. Tavallisella kameralla tätä maailmaa on silti hankala tallentaa kastelematta laitetta. Yksi nerokkaan yksinkertainen ratkaisu on vedenalainen periskooppi – putki, jonka alapäähän on sijoitettu peili ja ikkunalasi niin, että kamera voi ”katsoa” veden alle pysyen itse täysin kuivana. Tässä oppaassa käydään läpi, mihin periskoopin toiminta perustuu, miten sellaisen rakentaa muutamalla eurolla ja milloin kannattaa harkita oikeaa vedenpitävää koteloa tai toimintakameraa.

Mikä vedenalainen periskooppi on ja miten se toimii

Periskooppi on optinen putki, joka siirtää näkymän toiseen kohtaan peilien tai prismojen avulla. Tutuin esimerkki on sukellusveneen periskooppi, jolla pinnan alla oleva alus näkee veden yläpuolelle. Vedenalainen kuvausperiskooppi toimii päinvastoin: kamera on pinnan yläpuolella kuivassa, ja periskooppi vie sen katseen veden alle.

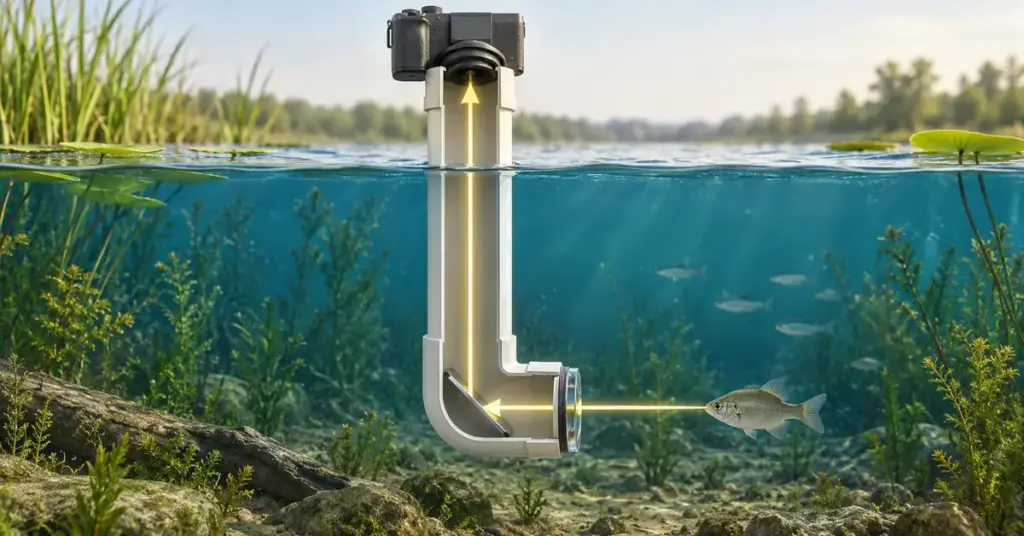

Yksinkertaisimmassa mallissa riittää yksi peili. Putken alapää suljetaan läpinäkyvällä lasilla, joka toimii vesitiiviinä ikkunana. Putken sisään, aivan ikkunan taakse, asetetaan peili 45 asteen kulmaan. Veden alta tuleva valo osuu lasin läpi peiliin, kääntyy 90 astetta ja nousee putkea pitkin ylös kameran objektiiviin. Lopputulos on sama kuin jos kamera olisi veden alla katsomassa vaakatasossa – mutta elektroniikka pysyy turvassa.

Miksi peilin kulma on juuri 45 astetta

Tasomaisesta peilistä valo heijastuu samassa kulmassa kuin se saapuu (heijastuslaki). Kun peili on 45 asteen kulmassa putken akseliin nähden, vaakasuora valonsäde kääntyy tasan 90 astetta pystysuoraksi. Siksi kamera voi osoittaa suoraan alaspäin putkeen ja nähdä silti sivusuunnassa veden alle. Sama peiliä hyödyntävä kikka löytyy monesta arjen ilmiöstä – mukaan lukien yllättävistä sovelluksista, kuten peili, joka ei peilaa. Lasin ja optiikan merkitys korostuu, kun muistaa, miten tarkkaa työtä esimerkiksi valokuidun valmistus vaatii, jotta valo kulkee ilman häviöitä.

Periskoopin lyhyt historia

Periskoopin idea on vanha. Jo 1800-luvulla kehitettiin peileihin perustuvia putkia, joilla saattoi katsoa esteen yli tai suojan takaa, ja sukellusveneiden periskoopit vakiintuivat 1900-luvun alussa. Kaikissa niissä toistuu sama perusajatus: valo ohjataan kahden (tai yhden) heijastavan pinnan kautta paikkaan, johon katsojan silmä – tai tässä tapauksessa kameran kenno – ei muuten yltäisi. Vedenalainen kuvausperiskooppi vie saman periaatteen harrastajan käyttöön: kalliin vedenalaiskaluston sijaan riittää putki, peili ja lasi. Juuri yksinkertaisuus tekee siitä kiitollisen ensiprojektin kenelle tahansa, joka haluaa ymmärtää optiikkaa käytännössä eikä vain teoriassa.

Mitä rakentamiseen tarvitaan

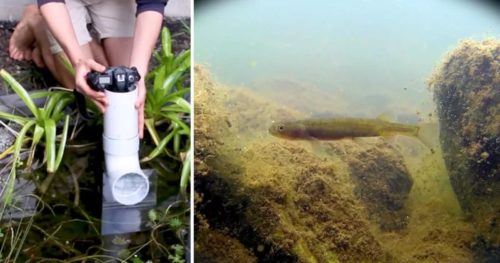

Alun perin idean teki tunnetuksi YouTube-kanava I Did a Thing videollaan ”How to Film Underwater with any Camera”, ja uutisoinnin nosti laajemmin esiin valokuvaussivusto Petapixel. Tarvikelista on lyhyt ja edullinen, ja osat löytyvät rautakaupasta tai kierrätyskeskuksesta:

• PVC-kulmayhde (90°) – viemäri- tai sadevesiputken mutka, johon peili kiinnitetään.
• Suora PVC-putken pätkä – riittävän leveä, jotta kameran objektiivi mahtuu sisään.
• Pieni peili – esimerkiksi pyöreä meikkipeili, joka mahtuu kulmayhteen sisään.
• Lasilevy – taulunlasi tai muu sileä, kirkas lasipala putken alapään ikkunaksi.
• Epoksiliima – peilin kiinnittämiseen tukevasti kulmaan.
• Silikoni – lasin saumaamiseen vesitiiviisti.
• PVC-liima (muoviputkiliima) – kulmayhteen ja suoran putken yhdistämiseen.
• Mittanauha, hiomapaperi ja terävä veitsi osien sovittamiseen.

Putken halkaisija kannattaa valita kameran mukaan: puhelimelle riittää kapea putki, mutta järjestelmäkameran objektiivi vaatii selvästi leveämmän. Kokonaiskustannukseksi tulee tyypillisesti noin kymmenen euron verran, jos osia ei tarvitse ostaa kaikkia uutena.

Näin rakennat vedenalaisen periskoopin vaihe vaiheelta

1. Mittaa ja katkaise putki. Sovita suora putki niin pitkäksi, että sen yläpää yltää mukavasti kädelle pinnan yläpuolelle, kun alapää on vedessä.
2. Kiinnitä peili kulmayhteeseen. Aseta peili kulmayhteen sisään 45 asteen kulmaan heijastuspinta putken suuta kohti ja liimaa se epoksilla. Tämä on työn tärkein vaihe – väärä kulma vinouttaa koko kuvan.
3. Asenna lasi-ikkuna. Leikkaa lasilevy kulmayhteen avoimen pään kokoiseksi ja tiivistä se paikalleen silikonilla. Anna silikonin kuivua täysin, jotta sauma on vesitiivis.
4. Yhdistä osat. Liitä suora putki kulmayhteeseen PVC-liimalla. Varmista, että peili jää putken ja lasin väliin oikeaan kulmaan.
5. Testaa tiiviys kuivalla kameralla. Upota pelkkä periskooppi veteen ilman kameraa ja tarkista, ettei vettä pääse sisään. Vasta kun rakenne on varmasti tiivis, laske kameran objektiivi putken yläpäähän.

Rakennusperiaate on sama ”osista kasattu optiikka” kuin monessa muussakin tee-se-itse-projektissa. Jos askartelu innostaa, samalla kädentaidolla syntyy esimerkiksi tulitikkurasiaan rakennettu neulanreikäkamera tai kokonainen robotin rakentaminen romusta.

Kuvanlaatu ja periskoopin rajoitukset

Periskooppi on edullinen ja hauska, mutta se ei korvaa oikeaa vedenalaiskameraa. Kannattaa pitää mielessä muutama rajoite:

• Vinjetointi. Putki rajaa näkymää, joten kuvan reunoille muodostuu helposti tumma kehys. Ilmiö korostuu, jos putki on kapea suhteessa objektiiviin.
• Rajaus syö resoluutiota. Koska vain osa kennosta saa kunnollisen kuvan, lopputulosta joutuu usein rajaamaan. Siksi laite toimii paremmin tarkkaresoluutioisella kameralla, jolloin rajaus ei näy lopputuloksessa yhtä pahasti.
• Liikkumattomuus. Kameraa ei voi liikutella vapaasti veden alla kuten sukeltaessa – kuvakulma on jokseenkin kiinteä.
• Vain matala vesi. Periskooppi yltää vain niin syvälle kuin putki ja kätesi ulottuvat, joten se sopii lammikoihin, puroihin ja rantamatalikoihin.
• Huurtuminen ja likaantuminen. Lämpötilaero voi huurruttaa lasin, ja vedessä leijuva lika tarttuu ikkunaan. Puhdas, kuiva lasi on terävän kuvan edellytys.

Vaihtoehdot oikeaan vedenalaiseen kuvaamiseen

Jos tavoitteena on liikkuva, syvemmälle ulottuva tai teknisesti laadukkaampi vedenalaiskuva, markkinoilla on useita valmiita ratkaisuja. Toimintakamerat ovat yleistyneet räjähdysmäisesti sen jälkeen, kun ensimmäinen action-kamera GoPro Hero tuli markkinoille. Nykyään useimmat GoProt kestävät vettä noin 10 metriin ilman erillistä koteloa ja jopa 60 metriin oman sukelluskotelon kanssa. Myös DJI:n ja Insta360:n toimintakamerat yltävät omilla sukelluskoteloillaan 60 metriin.

Halvin tapa suojata olemassa olevaa kameraa on vedenpitävä pussi, mutta sen pieni etuikkuna heikentää kuvaa ja tekee pintarajan kuvaamisesta vaikeaa. Toimintakamera on monelle paras yleisvalinta: se on valmiiksi vesitiivis, kestää kolhuja ja tuottaa laajan kuvakulman. Vakavampaan vedenalaiskuvaukseen taas rakennetaan järjestelmä- tai kompaktikameran ympärille tiivis kotelo, jonka etuosaan vaihdetaan tilanteen mukaan tasoportti tai pyöreä dome-portti. Dome-portti on ratkaisevan tärkeä juuri pintarajakuvissa, koska se säilyttää laajan kuvakulman eikä kavenna näkymää samalla tavalla kuin tasoikkuna.

Valinta riippuu siitä, kuvaatko satunnaisesti matalassa vedessä vai tavoitteletko ammattimaista jälkeä. Periskooppi ja vedenpitävä pussi ovat edullisimmat tavat kokeilla, toimintakamera on monipuolisin kompromissi, ja järjestelmäkameran kotelo dome-portilla tuottaa parhaan laadun hintansa veroisesti.

Split-kuvat eli puoliksi veden alla

Suosittu vedenalaiskuvan laji on niin sanottu split- tai over/under-kuva, jossa vesiraja jakaa ruudun: ylhäällä näkyy pintamaailma ja alhaalla vedenalainen näkymä. Tällaiseen tarvitaan yleensä pyöreä dome-portti, koska se pitää vesirajan hallittuna ja säilyttää laajan kuvakulman. Hyviä käytännön vinkkejä ovat sarjakuvaus (10–20 ruutua aaltojen noustessa ja laskiessa), vesirajan pitäminen lähellä domen keskikohtaa sekä hieman hitaampi suljinaika (noin 1/30–1/60 s), joka pehmentää vesirajaa. Periskoopilla tällaiset kuvat eivät onnistu, mutta se on erinomainen tapa opetella vedenalaista sommittelua ilman kalliita välineitä.

Turvallisuus ja vastuullinen vesilläheisyys

Vesi vaatii aina varovaisuutta, vaikka kyse olisi matalasta lammikosta. Pidä mielessä muutama perusasia:

• Kurkota veden ylle vain tukevalta maalta tai laiturilta, jotta et liukastu veteen kameran kanssa.
• Käytä periskooppia matalassa, rauhallisessa vedessä – ei virtaavassa koskessa tai jyrkkärantaisessa vesistössä.
• Valvo lapsia koko ajan, jos he osallistuvat rakentamiseen tai kuvaamiseen.
• Kunnioita luontoa: älä häiritse kutevia kaloja, sammakoita tai lintujen pesintää, äläkä tallo vesikasvillisuutta.
• Älä jätä liimojen tai silikonin jäämiä veteen ja huolehdi, ettei irtonaisia osia putoa vesistöön.

Vinkkejä parempiin vedenalaisiin kuviin

• Pidä lasi puhtaana. Pyyhi ikkuna juuri ennen upotusta ja tarkista, ettei pintaan ole jäänyt sormenjälkiä tai ilmakuplia.
• Vältä heijastuksia. Pilvinen päivä tai varjoisa paikka vähentää pinnan kiiltoa ja häikäisyä kuvassa.
• Käytä tarkkaresoluutioista kameraa. Mitä enemmän megapikseleitä, sitä paremmin kuva kestää rajauksen.
• Testaa ensin ilman kameraa. Vesitiiviys kannattaa aina varmistaa kuivaharjoituksella.
• Tue kamera. Putki heiluu helposti, joten nojaa kädet vartaloon tai käytä jalustaa terävämmän kuvan saamiseksi.

Samalla innolla syntyy monta muutakin kierrätysmateriaaleista koottua kapinetta – esimerkiksi itse tehty jesarilompakko ilmastointiteipistä osoittaa, miten vähällä saa aikaan toimivan esineen.

Usein kysytyt kysymykset (UKK)

Paljonko vedenalaisen periskoopin rakentaminen maksaa?

Tyypillisesti noin kymmenen euroa, jos käytät rautakaupan peruspalasia ja kierrätettyä peiliä tai lasia. Suurin kuluerä ovat putken osat ja liimat; itse peili ja lasi voivat löytyä ilmaiseksi vanhoista tavaroista.

Toimiiko periskooppi puhelimen kameralla?

Kyllä. Kapeampi putki riittää puhelimelle, ja monessa puhelimessa on riittävä resoluutio kestämään kuvan rajaamisen. Varmista vain, että objektiivi osuu putken keskelle eikä valoa pääse vuotamaan sivuilta.

Kuinka syvälle periskoopilla voi kuvata?

Vain niin syvälle kuin putki ja kätesi ulottuvat, eli käytännössä muutamia kymmeniä senttejä pinnan alle. Syvempään kuvaamiseen tarvitaan vedenpitävä kotelo tai toimintakamera.

Miksi kuvan reunoilla näkyy tumma kehys?

Ilmiö on vinjetointia: putken seinämät rajaavat objektiivin näkökenttää. Sitä voi vähentää käyttämällä leveämpää putkea ja asettamalla objektiivin mahdollisimman lähelle peiliä sekä rajaamalla kuvan jälkikäteen.

Kannattaako periskooppi vai suoraan vedenpitävä kamera?

Periskooppi on halpa ja hauska tapa kokeilla vedenalaista kuvaamista matalassa vedessä. Jos kuvaat säännöllisesti, haluat liikkua veden alla tai tavoittelet parasta laatua, kannattaa sijoittaa vedenpitävään koteloon tai toimintakameraan.
