Neliönmuotoinen reikä poralla – näin Reuleaux’n kolmio toimii

Kysymys kuulostaa kompakysymykseltä: kuinka porata neliönmuotoinen reikä, kun poranterä pyörii ympyrää ja jättää aina pyöreän jäljen? Vastaus on kuitenkin täysin todellinen. Oikealla erikoisterällä ja ohjaimella neliöreikä syntyy tavallisella porakoneella – ja syy löytyy kiehtovasta geometrisesta muodosta nimeltä Reuleaux’n kolmio. Tässä artikkelissa käydään läpi, miksi temppu toimii, kuka sen keksi, mihin neliöreikiä käytetään ja mitä muita tapoja niiden tekemiseen on.

Voiko tavallisella poralla porata neliönmuotoisen reiän?

Lyhyt vastaus on kyllä, mutta ei pelkällä tavallisella poranterällä. Pyöreä terä jättää aina pyöreän reiän, koska jokainen terän piste kiertää akselia samalla etäisyydellä. Neliöreikää varten tarvitaan erikoisvalmisteinen terä, jonka poikkileikkaus ei ole ympyrä vaan kolmion kaltainen kaareva muoto, sekä ohjain, joka pakottaa terän liikkumaan neliön sivuja pitkin.

Alkuperäisessä kuvassa esitetty apuväline muistuttaa hieman Wankelmoottorin roottoria, ja hyvästä syystä: molemmat perustuvat samaan vakioleveyden geometriaan. Terä itse tekee työn, mutta ratkaisevaa on tapa, jolla se kiinnitetään ja ohjataan. Ilman erityistä istukkaa ja neliömäistä ohjainkehystä terä vain pyörisi paikallaan eikä yltäisi neliön kulmiin.

Kyseessä ei siis ole taikatemppu vaan kekseliäs sovellus geometriasta – samanlaista insinööritaituruutta kuin vaikkapa liukuportaiden historiassa, jossa yksinkertainen idea on jalostettu toimivaksi koneeksi.

Reuleaux’n kolmio – vakioleveyden ihme

Neliöreiän salaisuus on muoto nimeltä Reuleaux’n kolmio. Se on nimetty saksalaisen insinöörin Franz Reuleaux’n (1829–1905) mukaan, jota pidetään koneoppi- eli kinematiikkatieteen uranuurtajana. Kolmio piirretään tasasivuisesta kolmiosta: jokaisen kärjen ympärille vedetään kaari, joka kulkee kahden muun kärjen kautta. Lopputulos on pyöreäkulmainen kolmio, jonka reunat kaartuvat ulospäin.

Mitä vakioleveys tarkoittaa?

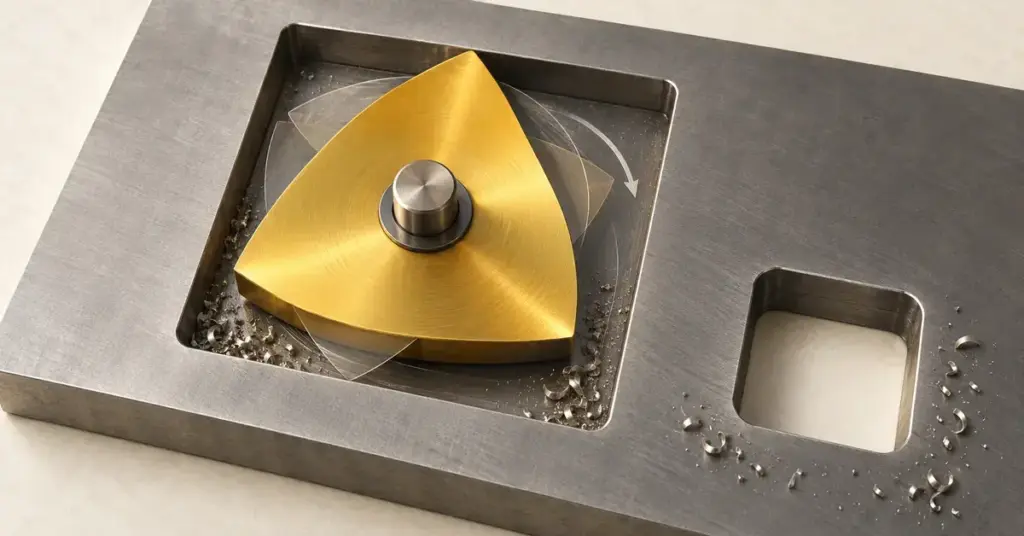

Reuleaux’n kolmion erikoisuus on vakioleveys (constant width). Se tarkoittaa, että muodon leveys on sama mitattiinpa sitä mistä suunnasta tahansa – aivan kuten ympyrän halkaisija on aina sama. Käytännössä muoto mahtuu pyörimään neliön sisällä koskettaen koko ajan kaikkia neljää sivua. Juuri tämä ominaisuus mahdollistaa neliöreiän: kun kolmio pyörii, sen kolme kärkeä piirtävät lähes neliön muotoisen jäljen.

Vakioleveyden hyödyt näkyvät muuallakin. Esimerkiksi viemärikaivon kannet voidaan tehdä Reuleaux’n kolmion muotoisiksi, koska tällainen kansi ei pääse putoamaan omaan aukkoonsa minkään kulman kautta – samasta syystä kuin pyöreäkään kansi ei putoa. Muoto on yksinkertaisin ympyrästä poikkeava vakioleveinen kuvio.

Miksi reiästä tulee lähes – mutta ei aivan – neliö

Pyörivän Reuleaux’n kolmion kärjet eivät yllä aivan neliön teräviin kulmiin asti. Reiän sivut tulevat suoriksi, mutta kulmat jäävät hieman pyöristyneiksi. Matemaattisesti kulmiin jäävä peittymätön alue on noin 2 prosenttia neliön pinta-alasta. Terän keskipiste ei myöskään pysy paikallaan vaan liikkuu neljää toisiinsa liittyvää ellipsin kaarta pitkin, mikä muistuttaa lähes ympyrää mutta ei ole sellainen.

Tämä on olennainen ero markkinoinnin ja tarkan tekniikan välillä: perinteinen Reuleaux’n kolmioon perustuva terä tuottaa lähes neliön. Jos reikään halutaan täysin terävät kulmat, ne viimeistellään taltalla tai viilalla, tai käytetään monimutkaisempaa mekanismia. Tutkijat Cox ja Wagon ovat kuvanneet myös tekniikan, joka tuottaa pyörivällä liikkeellä aidon, teräväkulmaisen neliön, mutta se vaatii huomattavasti kehittyneemmän koneiston.

Näin neliöreiän poraava terä toimii

Pelkkä erikoismuotoinen terä ei riitä, sillä pyöriessään sen keskipiste liikkuu. Ratkaisu koostuu kolmesta osasta:

• Erikoisterä, jonka poikkileikkaus on Reuleaux’n kolmio ja jonka leikkaavat särmät sijaitsevat kolmion kärjissä.
• Ohjain eli mastamalli (template): työkappaleen päälle asetettu levy, johon on leikattu tarkka neliön muotoinen aukko. Aukko pakottaa terän kärjet kulkemaan neliön sivuja pitkin.
• Kelluva istukka (full floating chuck): erikoisistukka, joka sallii terän keskipisteen liikkua sivusuunnassa samalla kun porakone tuottaa pyörimisliikkeen.

Pyörimisliike välitetään terälle nivelen kautta, joka on sukua auton vetoakselin ristinivelelle (Cardanin nivelelle). Näin porakoneen akseli voi pyöriä vakaasti, vaikka terän keskipiste heiluu ohjaimen sisällä. Tämä yhdistelmä tekee näennäisesti mahdottomasta mahdollisen.

Käytännössä työ etenee niin, että ohjainlevy kiinnitetään tukevasti työkappaleen päälle ja terä työnnetään sen neliöaukon läpi. Kun porakone käynnistetään, ohjain pitää terän kärjet jatkuvasti neliön sivuilla samalla kun istukka antaa keskipisteen liikkua. Terän kolme leikkaavaa särmää irrottavat materiaalia hieman kerrallaan, ja lastu poistuu terän uria pitkin. Juuri ohjaimen tarkkuus ratkaisee, kuinka suoria reiän sivuista tulee.

Harry Wattsin keksintö ja patentti

Neliöreiän poraavan terän kaupallisti yhdysvaltalainen Harry J. Watts 1910-luvulla. Hänelle myönnettiin patentti numero US 1 241 176 nimeltä Drill or Boring Member: hakemus jätettiin 1. marraskuuta 1916 ja patentti myönnettiin 25. syyskuuta 1917. Patentissa kuvataan juuri tällainen kolmiuurteinen terä, jonka leikkaavat särmät seuraavat ohjaimen seinämiä ja välttävät pyöristyneet kulmat.

Watts Brothers Tool Works Wilmerdingissä, Pennsylvaniassa valmistaa edelleen vastaavia teriä. Yritys tekee teriä paitsi neliöreikiin myös viisi-, kuusi- ja kahdeksankulmaisiin reikiin. Menetelmän etu on, että sillä voi tehdä myös umpireikiä eli pohjallisia neliöreikiä, mitä esimerkiksi läpivetävä avennus (broaching) ei pysty tuottamaan.

Keskipisteen erikoinen liikerata

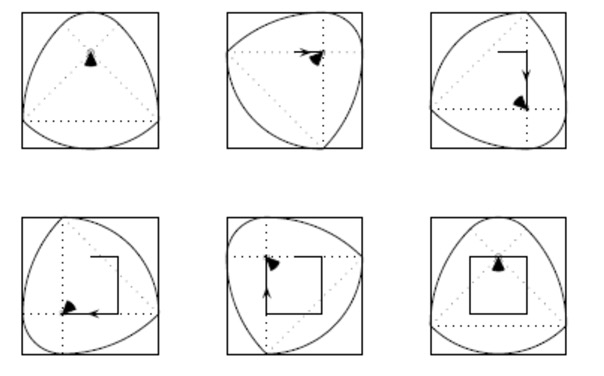

Kun terä pyörii ohjaimensa sisällä, sen keskipiste ei piirrä ympyrää vaan neljästä ellipsin kaaresta koostuvan sulkeutuneen radan. Kaaret liittyvät toisiinsa pehmeästi neliön kulmien kohdalla. Rata muistuttaa silmämääräisesti ympyrää, minkä vuoksi tavallinen epäkesko (eccentric) ei riitä liikkeen tuottamiseen – siksi tarvitaan juuri kelluva istukka, joka antaa keskipisteen seurata tätä monimutkaisempaa reittiä.

Mikä yhdistää neliöterän ja Wankelmoottorin?

Alkuperäinen artikkeli huomautti osuvasti, että apuväline muistuttaa Wankelmoottorin osaa. Yhteys on todellinen mutta ei aivan suora. Wankelmoottorin kolmikulmainen roottori on muodoltaan Reuleaux’n kolmion kaltainen, joskin sen sivut ovat hieman loivemmin kaarevat kuin puhtaassa Reuleaux’n kolmiossa. Roottori pyörii epitrokoidin muotoisen pesän sisällä ja muodostaa kolme muuttuvaa palotilaa.

Insinööri Felix Wankel kehitti moottorinsa 1950-luvun alussa, ja sen viehätys perustuu samaan ajatukseen kuin neliöterässä: pyörivä kolmiomainen kappale, joka koskettaa jatkuvasti ympäröivän muodon reunoja. Jos mekaaniset pienoismallit kiinnostavat, saman insinööritaidon löytää myös toimivasta V8-moottorin pienoismallista tai siitä, miten yksinkertaisin sähkömoottori rakennetaan itse.

Mihin neliöreikiä tarvitaan?

Neliöreiät eivät ole pelkkä kuriositeetti. Niitä tarvitaan monessa käytännön kohteessa:

• Puusepäntyöt: tappiliitokset vaativat neliön tai suorakaiteen muotoisen tapinreiän, johon puutappi istuu tiiviisti.
• Konepaja ja metallityöt: neliön muotoiset akselinpäät, pultinkannat ja avainkolot vaativat vastaavan muotoisen reiän tai pesän.
• Kokoonpano: neliöreikä estää osaa pyörimästä paikallaan, mikä on hyödyllistä esimerkiksi lukkomutterien ja kiinnikkeiden kanssa.
• Koristeelliset ja arkkitehtoniset kohteet: ritilät, aidat ja metalliristikot, joissa halutaan suorakulmaisia aukkoja.

Useimmiten neliöreiät tehdään kuitenkin erikoiskoneilla eikä käsiporalla – kotikonstina Reuleaux-terä on ennen kaikkea hieno osoitus geometriasta. Matematiikan ja muodon leikkiin voi tutustua myös kevyemmin vaikkapa nopan matematiikan ja noppatemppujen parissa.

Erityisesti puusepäntyössä neliöreiät ovat arkipäivää. Perinteinen tappiliitos nojaa siihen, että yhteen kappaleeseen tehdään neliön tai suorakaiteen muotoinen kolo ja toiseen sitä vastaava tappi. Liitoksesta tulee vahva ja se kestää vääntöä paremmin kuin pyöreä tappi, koska suorat kyljet estävät osia pyörähtämästä toisiinsa nähden. Samasta syystä monissa työkaluissa ja kiinnikkeissä käytetään neliömäisiä akseleita ja koloja.

Muut tavat tehdä neliöreikä

Reuleaux’n kolmioon perustuva terä on tunnetuin mutta ei ainoa tapa. Käytännön työssä neliö- ja suorakaidereiät tehdään yleensä muilla menetelmillä. Oheiseen taulukkoon on koottu tavallisimmat vaihtoehdot ja niiden ominaisuudet.

Puusepille tutuin ratkaisu on talttaporanistukka eli ontto neliötaltta, jonka sisällä pyörii tavallinen poranterä. Terä poistaa pyöreän ytimen ja ympäröivä neliötaltta leikkaa kulmat suoriksi – näin syntyy aito, teräväkulmainen neliöreikä. Metallitöissä puolestaan käytetään avennusta (broaching), kipinätyöstöä (EDM) tai nykyään CNC-jyrsintää, jolla mikä tahansa muoto on ohjelmoitavissa tarkasti.

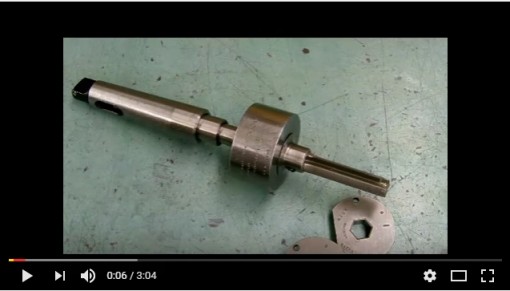

Verkossa kiertää myös videoita, joissa neliöreikä tuotetaan hieman eri tavoin. Esimerkiksi tällä videolla esitellään toisenlainen lähestymistapa saman lopputuloksen saavuttamiseen.

Menetelmän valinta riippuu materiaalista, tarkkuusvaatimuksista ja kappalemäärästä. Puuhun ja pehmeisiin materiaaleihin talttaporanistukka on edullinen ja nopea. Kovaan metalliin tai erityisen tarkkoihin kohteisiin sopivat avennus ja kipinätyöstö, ja yksittäiskappaleissa CNC-jyrsintä on usein joustavin. Reuleaux-terän vahvuus on kyky tehdä myös pohjallisia umpireikiä, mihin moni muu menetelmä ei pysty.

Kannattaako neliöterään investoida?

Jos tavoitteena on vain nähdä geometrinen ilmiö toiminnassa, erikoisterä on kiehtova mutta kallis hankinta. Reuleaux-periaatteeseen perustuvat terät ovat ammattilaistyökaluja, poraavat vain rajallisen syvyyden ja vaativat tarkan ohjaimen sekä yhteensopivan istukan toimiakseen kunnolla. Satunnaiseen harrastuskäyttöön ne ovat harvoin kustannustehokkaita.

Kotiverstaassa järkevämpi reitti neliöreikään on yleensä talttaporanistukka, joka kiinnittyy tavalliseen pylväsporakoneeseen ja tekee aidon teräväkulmaisen reiän. Jos neliöreikiä tarvitaan vain satunnaisesti, pyöreän reiän poraaminen ja kulmien viimeistely taltalla ja viilalla ajaa saman asian pienellä vaivalla. Oli työkalu mikä tahansa, suojalasit, kappaleen kunnollinen kiinnitys ja oikea pyörimisnopeus ovat aina turvallisen työskentelyn perusta.

Yleisiä virhekäsityksiä

Aiheeseen liittyy muutama sitkeä väärinkäsitys, jotka kannattaa oikaista:

• ”Pyöreä terä voi tehdä neliöreiän.” Ei voi. Tarvitaan aina joko erikoismuotoinen terä ja ohjain tai kokonaan eri menetelmä, kuten neliötaltta.
• ”Reikä on täydellinen neliö.” Reuleaux-terän jälki on lähes neliö, mutta kulmat jäävät hieman pyöristyneiksi. Terävät kulmat vaativat viimeistelyä tai kehittyneemmän koneiston.
• ”Temppu on moderni keksintö.” Periaate on yli sata vuotta vanha ja patentoitu jo vuonna 1917.

Erikoisterät ovat tyypillisesti kalliita ja poraavat vain rajallisen syvyyden, joten harrastajalle ne ovat harvoin järkevin investointi. Työkaluja valittaessa turvallisuus on silti aina etusijalla – hyvä esimerkki ratkaisusta on SawStop-pöytäsirkkeli ja sen ihotunnistava turvateknologia.

Alkuperäinen idea ja kuvat ovat peräisin Speed Society -sivustolta, joka esitteli neliöterän toiminnan havainnollisesti.

Usein kysytyt kysymykset (UKK)

Voiko neliöreiän porata tavallisella poranterällä?

Ei. Tavallinen pyöreä terä jättää aina pyöreän reiän. Neliöreikää varten tarvitaan Reuleaux’n kolmion muotoinen erikoisterä ohjaimineen ja istukkoineen tai kokonaan eri menetelmä, kuten ontto neliötaltta.

Mikä on Reuleaux’n kolmio?

Se on pyöreäkulmainen kolmio, jolla on vakioleveys: muoto on yhtä leveä mistä suunnasta tahansa mitattuna. Tämä ominaisuus mahdollistaa sen pyörimisen neliön sisällä kaikkia sivuja koskettaen, mikä on neliöreiän poraamisen perusta.

Tuleeko reiästä täysin terävät kulmat?

Reuleaux-terän jälki on lähes neliö, mutta kulmat jäävät hieman pyöristyneiksi – peittymätöntä aluetta jää noin kaksi prosenttia. Terävät kulmat saadaan viimeistelemällä taltalla tai viilalla tai käyttämällä kehittyneempää menetelmää.

Kuka keksi neliöreiän poraavan terän?

Yhdysvaltalainen Harry J. Watts sai siitä patentin (US 1 241 176) vuonna 1917. Watts Brothers Tool Works valmistaa vastaavia teriä edelleen, myös viisi-, kuusi- ja kahdeksankulmaisiin reikiin.

Mikä on helpoin tapa tehdä neliöreikä puuhun?

Yleisin tapa on talttaporanistukka eli ontto neliötaltta, jonka sisällä pyörii poranterä. Se tekee aidon, teräväkulmaisen neliöreiän ja on puusepille tutumpi ja edullisempi ratkaisu kuin Reuleaux-terä.
