Takapihan vuoristorata: näin se toimii, mistä se rakennetaan ja turvallisuus

Takapihalle rakennettu vuoristorata kuulostaa ylelliseltä hullutukselta, mutta todellisuudessa se on yksi harrastelijarakentajien suosituimmista unelmaprojekteista – etenkin Yhdysvalloissa, jossa isät ja isoisät ovat vuosien varrella koonneet lapsilleen ja lapsenlapsilleen toimivia ratoja puusta ja muoviputkesta. Idea houkuttelee juuri siksi, että laitteen perusperiaate on hämmästyttävän yksinkertainen: vaunu nostetaan ylös, ja sen jälkeen painovoima hoitaa loput. Yksinkertaisen fysiikan taakse kätkeytyy kuitenkin yllättävän paljon insinöörityötä, laskentaa ja turvallisuusajattelua. Tässä artikkelissa käydään läpi, miten takapihan vuoristorata toimii, mistä se rakennetaan, ketkä niitä ovat tehneet ja mitä turvallisuudesta on pakko tietää ennen kuin kukaan nousee vaunuun.

Miten vuoristorata toimii – painovoima tekee työn

Vuoristoradan toimintaperiaate on itse asiassa koko laitteen yksinkertaisin osa. Rata ei tarvitse jatkuvaa moottoria, joka työntäisi vaunua eteenpäin. Sen sijaan vaunu nostetaan kerran radan korkeimpaan kohtaan, ja koko loppumatka ajetaan pelkällä painovoimalla. Juuri tämä tekee vuoristoradasta niin kiehtovan rakennusprojektin: kun nousumekanismi ja ensimmäinen pudotus on suunniteltu oikein, muu rata on energian hallittua kuluttamista.

Fysiikan kielellä kyse on kahden energiamuodon jatkuvasta vaihtelusta. Kun vaunu on radan ylimmässä kohdassa, siihen on varastoitunut suurin mahdollinen potentiaalienergia eli asemaan ja korkeuteen sidottu energia. Mitä korkeammalle ja mitä painavampana vaunu nostetaan, sitä enemmän energiaa on käytettävissä. Kun vaunu lähtee alamäkeen, potentiaalienergia muuttuu liike-energiaksi: vaunu kiihtyy ja saavuttaa suurimman nopeutensa mäen pohjalla. Seuraavassa nousussa tapahtuu päinvastainen muunnos – liike-energia muuttuu takaisin potentiaalienergiaksi ja vauhti hidastuu.

Potentiaalienergiasta liike-energiaksi

Korkeuteen sitoutuva energia riippuu kolmesta tekijästä: vaunun ja matkustajan massasta, putoamiskorkeudesta ja painovoiman kiihtyvyydestä (noin 9,81 metriä sekunnissa toiseen). Käytännössä tämä tarkoittaa, että radan nopeus ja jännitys määräytyvät ensimmäisen mäen korkeudesta. Rakentaja ei siis säädä vauhtia moottorilla vaan piirustuspöydällä: korkeampi aloituskohta tuottaa suuremman huippunopeuden, matalampi taas rauhallisemman radan, joka sopii pienille lapsille.

Opetuskäytössä sama ilmiö havainnollistetaan usein pahvista ja teipistä rakennetuilla kuularadoilla, joissa marmorikuula kiertää rataa painovoiman varassa. Periaate on identtinen ihmisen kokoisen radan kanssa – mittakaava ja riskit vain ovat aivan eri luokkaa.

Miksi ensimmäinen mäki on aina korkein

Vuoristoradan ehkä tärkein suunnittelusääntö on se, että jokaisen seuraavan nousun on oltava ensimmäistä matalampi. Syy on fysiikassa: energia ei lisäänny radan aikana, vaan ainoastaan vähenee. Kitka pyörien ja kiskojen välillä sekä ilmanvastus muuttavat jatkuvasti osan energiasta lämmöksi. Potentiaali- ja liike-energian summa siis pienenee koko matkan ajan, joten vaunu ei koskaan pääse nousemaan yhtä korkealle kuin mistä se lähti.

Jos rakentaja suunnittelisi radalle lähtöä korkeamman kohdan, vaunu pysähtyisi ennen sen huippua ja saattaisi lähteä luisumaan takaisinpäin. Siksi rata suunnitellaan niin, että energiaa on aina reilusti varaa – mäet madaltuvat loppua kohti ja kaarteet sekä mahdolliset jarrut sijoitetaan sinne, missä vauhtia halutaan hallitusti vähentää.

Takapihan vuoristoradat – yllättävän yleinen harrastus

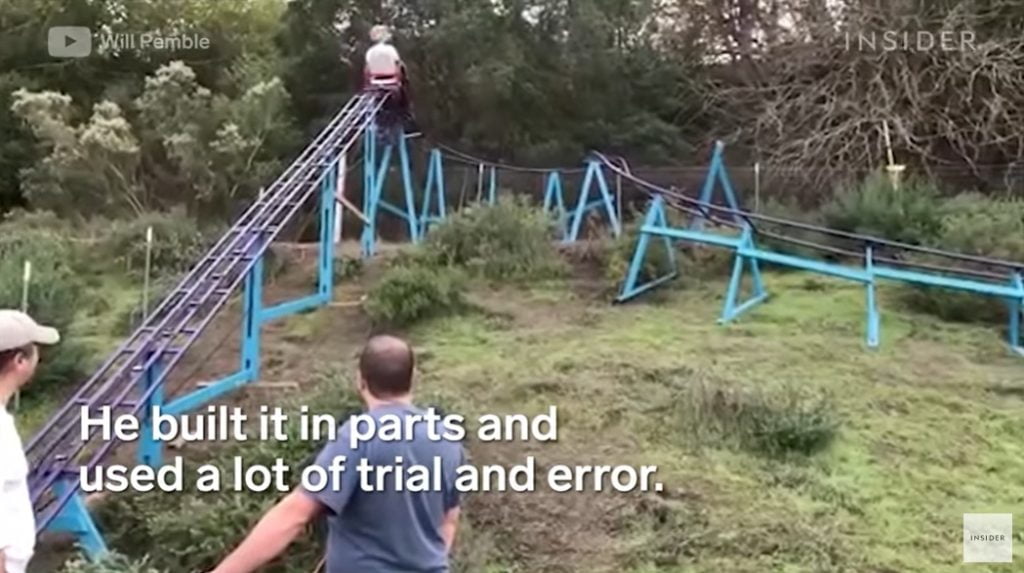

Alkuperäinen havainto siitä, että kotitekoiset vuoristoradat ovat ”yllättävän yleinen keksintö”, pitää paikkansa. Internet on täynnä videoita ja uutisjuttuja rakentajista, joista monet ovat insinööritaustaisia isiä ja isoisiä. Tunnetuin heistä on kalifornialainen Will Pemble, joka tunnetaan lempinimellä ”CoasterDad”. Hän aloitti projektinsa vuonna 2013 sen jälkeen, kun hänen poikansa pyysi omaa vuoristorataa käytyään ajamassa Kingda Ka -radalla Six Flags Great Adventure -puistossa. Pemblen ”The Caution Zone” -rata oli noin 55 metriä pitkä, kahdella pienellä mäellä varustettu kokonaisuus, joka saavutti noin 23 kilometrin tuntinopeuden. Projekti maksoi noin 3 500 dollaria ja vei arviolta 300 työtuntia.

Toinen tunnettu nimi on eläkkeelle jäänyt Boeing-insinööri Paul Gregg, joka on rakentanut kolme eri rataa lapsenlapsilleen pääosin puusta ja PVC-putkesta. Hän on jakanut YouTubessa videoita ja myynyt suunnitelmistaan oppaita. Greggin lähestymistapa on poikkeuksellisen järjestelmällinen: hän testaa jokaisen radan hiekkasäkeillä ennen kuin yksikään lapsi pääsee kyytiin. Vuonna 2016 uutisoitiin myös Steve Dobbsista, joka rakensi aikuiskokoisen radan osaksi kokonaista Disney-henkistä takapihapuistoa viidelle lapsenlapselleen.

Vuoden 2020 koronakaranteenin aikana levisi laajalti video marylandilaisesta isoisästä, joka kokosi lapsenlapselleen puisen, aidan varaan tuetun radan noin puolessatoista viikossa pelkästään rautakaupan tarvikkeista. Lyhyt pätkä keräsi sosiaalisessa mediassa yli 5,5 miljoonaa katselukertaa. Myös suomalaisittain tuttu Geekologie on esitellyt vastaavan isän rakentaman radan, joka osoittaa ilmiön ulottuvan pitkälle 2010-luvun alkuun.

Mistä takapihan vuoristorata rakennetaan

Vaikka periaate on yksinkertainen, materiaalivalinnat ratkaisevat, kestääkö rata vuosia vai hajoaako se ensimmäisenä kesänä. Harrastelijat ovat vakiinnuttaneet muutamia toimivia ratkaisuja, jotka toistuvat lähes kaikissa onnistuneissa projekteissa.

Materiaalit ja rakenne

• Runko: Useimmat radat rakennetaan painekyllästetyn puutavaran varaan. Puu on edullista, helppoa työstää ja riittävän jäykkää, kun tuet mitoitetaan oikein.
• Kiskot: Suosituin materiaali on muoviputki. Paul Gregg valitsi tietoisesti harmaan sähköasennusputken valkoisen vesijohtoputken sijaan, koska harmaa putki on merkitty auringonvaloa kestäväksi. Hän myös maalaa putket pian taivutuksen jälkeen suojatakseen niitä UV-säteilyltä, joka haurastuttaa muovia ajan myötä.
• Vaunu: Itse vaunun runko tehdään yleensä teräksestä, koska siihen kohdistuvat suurimmat voimat ja siihen kiinnitetään turvavyöt.

Putkikiskojen kaarteet ovat oma taiteenlajinsa. Gregg kuumentaa hiekkaa uunissa, kaataa sen putken sisään ja taivuttaa putken halutun kaarresäteen muottia vasten. Hiekka pitää putken pyöreänä jäähtymisen ajan. Pelkällä kuumailmapuhaltimella tai kaasupolttimella taivutettaessa putki litistyy ja kaarteista tulee epätasaisia.

Nostomekanismi ja jarrut

Koska rata toimii painovoimalla, ainoa kohta, jossa energiaa lisätään, on nostomäki. Pienissä radoissa vaunu vedetään ylös käsin köydellä tai taljalla, jolloin aikuinen on aina paikalla valvomassa. Isommissa voidaan käyttää moottoroitua ketju- tai vaijerinostoa. Olennaista on takaisinluisun esto: nostomäessä tulee olla mekanismi, joka estää vaunua rullaamasta taaksepäin, jos se pysähtyy nousun aikana.

Jarrut sijoitetaan radan loppuun hidastamaan vaunu hallitusti pysähdyksiin. Ilman riittävää jarrutusmatkaa vaunu voi iskeytyä päätepysäkkiin liian kovaa. Sama fysiikan periaate pätee moniin muihinkin painovoimalla toimiviin laitteisiin – esimerkiksi huvipuistojen pudotuslaitteissa energia hallitaan jarrutuksella ja vastapainoilla.

Turvallisuus ei ole valinnainen lisä

Takapihan vuoristorata ei ole leikkikalu vaan ihmistä kuljettava laite, johon pätee sama fysiikka kuin huvipuistojen suuriin ratoihin. Vakavien onnettomuuksien riski on todellinen, jos rakenne pettää tai matkustaja putoaa. Siksi vastuulliset harrastelijat suunnittelevat turvallisuuden sisään jo piirustusvaiheessa eivätkä lisää sitä jälkikäteen.

Kuormitus, varmuuskerroin ja testaus

Paul Greggin julkisesti jakamat periaatteet antavat hyvän kuvan siitä, mitä huolellinen rakentaminen vaatii:

• Varmuuskerroin vähintään 1,5. Rakenne mitoitetaan kestämään ainakin puolitoistakertainen kuorma odotettuun maksimiin nähden. Esimerkiksi 45-kiloinen matkustaja tuottaa kolmen g:n kaarteessa noin 135 kilon staattisen voiman, joka kerrottuna 1,5:llä antaa noin 200 kilon mitoituskuorman.
• Dynaaminen testaus. Ennen ihmisiä rataa ajetaan hiekkasäkeillä, jotka painavat enemmän kuin suunniteltu matkustaja – esimerkiksi 100 kilon rajalle 150 kiloa.
• Staattinen testaus. Suora rataosuus kuormitetaan moninkertaisella painolla ja vaunua vieritetään edestakaisin.
• Säännöllinen uudelleentarkastus. Rataa testataan muutaman kuukauden välein, koska sää, lämpötilanvaihtelut ja ikääntyminen heikentävät materiaaleja ja liitoksia.

Käytön aikana vaunu säilytetään erillään radasta, rata rajataan varoitusnauhalla eikä kenenkään sallita olla radan sisäpuolella ajon aikana. Matkustaja kiinnitetään autoluokan turvavöillä teräsrunkoon, ja vaunu muotoillaan niin, että kädet ja jalat pysyvät poissa kiskojen tieltä.

G-voimat ja ihmiskeho

G-voima kuvaa sitä, kuinka moninkertaiselta oma paino tuntuu normaaliin painovoimaan verrattuna. Tavalliset huvipuistoradat tuottavat lyhyitä noin 3–5 g:n piikkejä pudotusten pohjalla ja silmukoissa. Kansainväliset laitestandardit, kuten yhdysvaltalainen ASTM F2291, rajoittavat lyhimmätkin positiiviset huiput noin 5–6 g:hen ja negatiiviset voimat noin −2 g:hen; mitä pidempään voima kestää, sitä pienempi sallittu arvo on. Pitkäkestoinen yli viiden g:n rasitus voi aiheuttaa näön hämärtymistä, kun veri pakenee päästä. Takapihan radassa tavoitteena on pitää voimat selvästi maltillisempina – juuri siksi Gregg esimerkiksi välttää ympyräsilmukoita, jotka vaatisivat hänen laskelmiensa mukaan noin kuuden metrin pudotuksen.

Lainsäädäntö ja vastuu Suomessa

Suomessa yleisölle tarkoitetut huvipuistolaitteet kuuluvat tiukan valvonnan piiriin, ja niille tehdään säännölliset tarkastukset. Omalle pihalle rakennettu, vain perheen käyttöön tarkoitettu laite ei ole samalla tavalla luvanvarainen, mutta se ei tarkoita, että mitä tahansa saisi tehdä. Kuluttajaturvallisuuslaki edellyttää, ettei tuote tai palvelu saa aiheuttaa vaaraa terveydelle tai omaisuudelle, ja Turvallisuus- ja kemikaalivirasto (Tukes) valvoo kuluttajaturvallisuutta yleisellä tasolla.

Jos laitteessa käy vieraita tai se asetetaan jollain tavalla yleiseen käyttöön, vastuukysymykset muuttuvat olennaisesti ja toimintaa voidaan tulkita huvilaitteen tarjoamiseksi. Myös vakuutusturva kannattaa tarkistaa etukäteen: tavallinen kotivakuutus ei välttämättä korvaa itse rakennetun laitteen aiheuttamia henkilövahinkoja. Käytännössä Suomen oloissa järkevin ja turvallisin vaihtoehto useimmille on rakentaa matala, hidas ja yksinkertainen rata – tai suunnata valmiiksi testatuille laitteille.

Kenelle takapihan vuoristorata sopii

Projekti sopii parhaiten kädentaitoihin tottuneelle rakentajalle, joka ymmärtää kuormituslaskennan perusteet tai on valmis opettelemaan ne huolellisesti. Insinööri- tai rakennustausta on selvä etu, mutta ei ehdoton edellytys – moni tunnettu rakentaja on edennyt kokeilemalla ja testaamalla järjestelmällisesti. Tärkeintä on realistinen asenne: pieni, matala rata lapsille on täysin eri projekti kuin aikuisia kuljettava, nopea rata.

Niille, joita kiehtoo enemmän mekaniikan rakentaminen kuin kyydissä istuminen, löytyy kevyempiäkin pihaprojekteja. Voit tutustua vaikkapa siihen, miten rakennetaan oma keilarata pihalle, tai testata painovoiman tuntumaa turvallisemmin liukurilla mäenlaskussa. Suuremman mittakaavan radoista kiinnostuneille esimerkkinä toimivat Alppien kesäkelkkaradat, joissa sama painovoimaperiaate on skaalattu satojen metrien mittaiseksi.

Yleisimmät virheet

• Vauhdin aliarviointi. Ensimmäisen mäen korkeus määrää koko radan nopeuden. Liian korkea aloitus tuottaa yllättävän kovan vauhdin ja suuret g-voimat.
• Väärät materiaalit. Valkoinen vesijohtoputki haurastuu auringossa nopeasti. UV-kestävä putki ja maalipinta ovat edellytys turvalliselle kiskolle.
• Testauksen ohittaminen. Ihmistä ei koskaan laiteta ensimmäiseksi kyytiin. Hiekkasäkit paljastavat heikot liitokset vaarantamatta ketään.
• Takaisinluisun unohtaminen. Ilman takaisinluisun estoa pysähtyvä vaunu voi lähteä hallitsemattomasti taaksepäin.
• Jarrutusmatkan puute. Radan loppuun on jätettävä riittävä matka vaunun hidastamiseen pehmeästi.

Lisää rakenneideoita ja fysiikkapainotteisia projekteja löytyy harrastajayhteisöjen sivuilta, kuten Hackaday – Backyard Roller Coaster – Family, Physics And Fun -kokoelmasta. Jos insinööritaidon historia kiinnostaa laajemmin, kannattaa lukea myös liukuportaiden historiasta ja hissin kehityksestä, joissa toistuvat samat painovoiman ja turvallisuuden teemat.

Usein kysytyt kysymykset (UKK)

Onko takapihan vuoristoradan rakentaminen laillista Suomessa?

Pelkästään oman perheen käyttöön rakennettu laite ei ole samalla tavalla luvanvarainen kuin yleisölle tarkoitetut huvipuistolaitteet, mutta kuluttajaturvallisuuslaki edellyttää, ettei laite saa aiheuttaa vaaraa. Jos laitetta käyttävät perheen ulkopuoliset tai se tuodaan yleiseen käyttöön, vastuut ja vaatimukset kiristyvät merkittävästi.

Kuinka paljon vuoristoradan rakentaminen maksaa?

Kustannus vaihtelee suuresti mittakaavan mukaan. Will Pemblen noin 55 metrin radan materiaalit maksoivat arviolta 3 500 dollaria ja työtä kului noin 300 tuntia. Pienemmän, lapsille tarkoitetun radan voi koota selvästi halvemmalla rautakaupan perustarvikkeilla.

Miksi vaunu ei tarvitse moottoria koko matkalle?

Vaunu nostetaan vain kerran radan korkeimpaan kohtaan, jolloin siihen varastoituu potentiaalienergiaa. Tämä energia muuttuu alamäessä liike-energiaksi ja riittää kuljettamaan vaunun radan loppuun. Moottoria tarvitaan siis vain nostomäessä.

Kuinka suuria g-voimia radassa syntyy?

Tavalliset huvipuistoradat tuottavat lyhyitä 3–5 g:n piikkejä, ja laitestandardit rajaavat lyhimmätkin huiput noin 5–6 g:hen. Takapihan radassa voimat pidetään tarkoituksella selvästi pienempinä, jotta ajo on turvallista ja miellyttävää etenkin lapsille.

Mitkä ovat yleisimmät turvallisuusvirheet?

Yleisimpiä ovat liian korkea aloitusmäki, UV-säteilyssä haurastuvat väärät materiaalit, testauksen ohittaminen, takaisinluisun eston puuttuminen ja liian lyhyt jarrutusmatka. Jokainen näistä on vältettävissä huolellisella suunnittelulla ja hiekkasäkkitesteillä ennen ensimmäistä matkustajaa.
