LP-levyn ura elektronimikroskoopilla – mitä 1000x suurennos paljastaa

LP-levy on yksi tekniikan historian näyttävimmistä esimerkeistä siitä, miten pelkästään mekaaninen liike voi muuttua ääneksi. Levyn pinnalla kiertää yksi ainoa, hiuksenhieno ura, jonka mutkia neula seuraa – ja juuri nuo mutkat ovat musiikkia. Kun saman uran pintaa katsotaan elektronimikroskoopilla jopa 1000-kertaisena suurennoksena, paljastuu maisema, joka muistuttaa enemmän Grand Canyonia tai kuun pintaa kuin musiikkitallennetta. Tässä artikkelissa käydään läpi, mitä kuuluisissa mikroskooppikuvissa oikeastaan näkyy, miten elektronimikroskooppi työskentelee ja miten vaatimaton neula lukee yhdestä urasta sekä vasemman että oikean äänikanavan.

Mitä kuuluisissa mikroskooppikuvissa näkyy

Suurimman osan näistä verkossa kiertävistä kuvista on ottanut Chris Supranowitz, tutkija Rochesterin yliopiston optiikan instituutissa (The Institute of Optics) Yhdysvalloissa. Kuvasarja syntyi keväällä 2005 käytännön elektronimikroskopian kurssityönä, ja se levisi laajalle vuonna 2010. Kuvia on julkaistu Supranowitz-projektin sivuilla ja ne tekivät aikanaan tunnetuksi muun muassa valokuvausmedia PetaPixel.

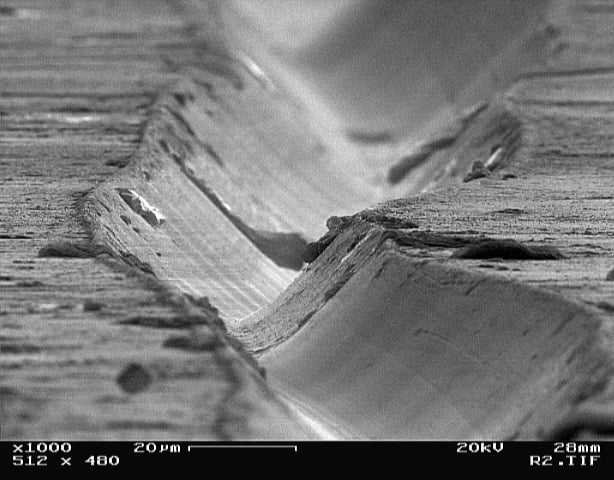

Kuvat on otettu eri suurennoksilla, tyypillisesti 200-, 500- ja 1000-kertaisina. Pienemmällä suurennoksella näkyy vielä selvä ura, joka kaartelee sivusuunnassa. Mitä lähemmäs mennään, sitä enemmän pinta alkaa muistuttaa karua kalliorotkoa. 1000-kertaisessa kuvassa näkyvät tummat möykyt eivät ole musiikkia vaan pölyä ja likaa – juuri sitä roskaa, joka soitettaessa kuuluu rätsähdyksinä ja rahinana. Samalla menetelmällä on kuvattu myös CD-levyn kuoppia jopa noin 20 000-kertaisina, jolloin digitaalisen tallenteen aivan erilainen rakenne tulee näkyviin.

Tavallinen valomikroskooppi ei riitä näin tarkkaan kuvaan. Valon aallonpituus asettaa rajan sille, kuinka pieniä yksityiskohtia valolla voi erottaa, eikä muutaman mikrometrin kokoisia piirteitä saa enää terävinä. Siksi tarvitaan elektronimikroskooppi, joka käyttää valon sijasta elektronisuihkua.

Mittakaavan hahmottaa parhaiten vertauksin. Ihmisen hius on läpimitaltaan noin 50–70 mikrometriä, ja LP:n urien väli on samaa suuruusluokkaa. Kun tällaista kohdetta katsotaan 1000-kertaisena, metrin levyinen alue vastaisi millimetrin kokoista yksityiskohtaa todellisuudessa. Juuri siksi kuvista tulee niin dramaattisia: silmälle näkymätön uran pohja näyttää yhtäkkiä jäljiä ja säröjä myöten karulta kallioseinältä.

Miten elektronimikroskooppi kuvaa levyn pinnan

Pyyhkäisyelektronimikroskooppi (SEM, scanning electron microscope) ei käytä valoa vaan kapeaa elektronisuihkua, jota liikutetaan rivi riviltä näytteen yli. Kun elektronit osuvat pintaan, ne saavat aikaan muun muassa niin sanottuja sekundäärielektroneja, jotka ilmaisin kerää talteen. Näiden signaalien voimakkuudesta rakennetaan piste pisteeltä harmaasävykuva. Koska elektronien aallonpituus on murto-osa näkyvän valon aallonpituudesta, erotuskyky on moninkertainen ja syväterävyys poikkeuksellisen suuri – siksi kuvat näyttävät niin kolmiulotteisilta.

Menetelmä asettaa näytteelle ehtoja. Kuvaus tapahtuu tyhjiössä, jotta elektronit pääsevät kulkemaan törmäämättä ilmamolekyyleihin. Lisäksi kohteen pitää johtaa sähköä, jottei se varaudu suihkun alla. Vinyyli on muovia eli sähköä eristävää ainetta, joten levyn pala päällystetään ennen kuvausta erittäin ohuella metallikerroksella – usein kullalla. Tämä tapahtuu niin sanotussa sputterointilaitteessa, jossa argonkaasun ja sähkökentän avulla pintaan iskostetaan vain muutaman nanometrin paksuinen kultakerros. Kultaa suositaan, koska se johtaa hyvin eikä hapetu ilmassa. Näin alkuperäinen vinyyli ei ole koskaan suoraan näkyvissä, vaan katsomme itse asiassa sen pintaa seurailevaa ohutta metallivalua.

Samankaltaista hienomekaanista tarkkuutta vaaditaan monessa muussakin tekniikassa; esimerkiksi valokuidun valmistus perustuu lasin venyttämiseen hiusta ohuemmaksi langaksi. Mikroskooppikuvat muistuttavat, kuinka pienistä yksityiskohdista arkisten laitteiden toiminta koostuu.

Miten LP-levy muuttaa uran mutkat ääneksi

LP-levyn idea on yksinkertainen mutta nerokas. Ääniaalto taltioidaan fyysisenä muotona: uran seinät mutkittelevat sitä mukaa kuin alkuperäinen äänen värähtely eteni. Kun levy pyörii ja neula seuraa uraa, uran mutkat pakottavat neulan värähtelemään täsmälleen samassa tahdissa. Levyn pyöriminen hoituu laadukkaassa levysoittimessa hyvin tasaisesti, mikä on tärkeää, koska pieninkin nopeuden vaihtelu kuuluu väreinä.

Neulan värähtely pitää muuttaa sähköiseksi signaaliksi. Tämä tapahtuu äänirasiassa eli pikkuparistossa, jota kutsutaan myös pickup- tai cartridge-rasiaksi. Yleisimmässä tyypissä neulan liike heiluttaa pientä magneettia kelan lähellä (tai käänteisesti kelaa magneetin lähellä). Kun magneetti liikkuu kelaan nähden, kelaan syntyy sähkövirta – tätä kutsutaan sähkömagneettiseksi induktioksi. Sama perusilmiö saa toimimaan myös yksinkertaisimman sähkömoottorin, vaikka suunta onkin päinvastainen: moottorissa sähkö tuottaa liikettä, äänirasiassa liike tuottaa sähköä.

Äänirasian tuottama jännite on erittäin pieni, joten se johdetaan erilliseen esivahvistimeen ja sieltä varsinaiseen vahvistimeen ja kaiuttimiin. Ketju on täysin mekaanis-sähköinen: urasta neulaan, neulasta magneettiin, magneetista kelaan ja lopulta kaiuttimen kalvon liikkeeksi, joka taas synnyttää ilmaan ääniaallon.

Itse neula eli kuvasin on tyypillisesti timanttia, koska se kestää jatkuvaa hankausta kulumatta nopeasti. Neulan kärjen muoto vaikuttaa suoraan äänenlaatuun: pyöreä eli koninen kärki on halvempi mutta karkeampi, kun taas elliptinen tai erikoishiottu kärki koskettaa uran seinämää pienemmällä alalla ja seuraa mutkia tarkemmin. Soittopaino eli voima, jolla neula painaa uraa, on nykyään vain pari grammaa. Liian kevyt paino saa neulan hyppimään ja vaurioittaa uraa, liian raskas taas kuluttaa levyä turhaan – oikea säätö on osa levysoittimen huoltoa.

Miksi urassa on kaksi seinämää: stereo yhdessä urassa

Alkuperäiset äänilevyt olivat monofonisia: neula liikkui vain sivusuunnassa ja urassa oli yksi ainoa kanava. Stereon myötä piti keksiä tapa mahduttaa kaksi erillistä äänikanavaa samaan uraan. Ratkaisu on niin sanottu 45/45-järjestelmä. Ura on muodoltaan V-kirjaimen kaltainen 90 asteen kulma, jonka kumpikin seinämä on 45 asteen kulmassa levyn pintaan nähden ja 90 asteen kulmassa toisiinsa.

Toiseen seinämään leikataan vasemman kanavan tieto ja toiseen oikean kanavan tieto. Koska seinämät ovat kohtisuorassa toisiinsa nähden, neula voi liikkua kumpaakin seinämää pitkin toisistaan riippumatta. Äänirasiassa on vastaavasti kaksi kelaa, kumpikin suunnattuna yhtä seinämää kohti, joten ne poimivat kanavat erikseen. Käytännössä neulan vaakasuora liike vastaa kanavien summaa (vasen + oikea) ja pystysuora liike niiden erotusta (vasen − oikea). Tämä järjestely tekee stereolevystä myös yhteensopivan: vanha monolevy soi stereorasialla molemmista kaiuttimista, koska sen ura liikuttaa neulaa vain sivusuunnassa.

RIAA-korjaus: miksi bassot vaimennetaan levylle

Jos ääni leikattaisiin uraan sellaisenaan, matalat äänet veisivät valtavasti tilaa. Voimakkaat bassot vaativat leveät uran heilahdukset, jolloin yhdelle levylle mahtuisi vain lyhyt soittoaika ja viereiset urat törmäisivät toisiinsa. Korkeat taajuudet taas häviäisivät helposti pintakohinaan. Ongelma ratkaistiin RIAA-korjauksella, josta tuli yhtenäinen standardi vuonna 1954.

Levyä leikatessa matalia taajuuksia vaimennetaan ja korkeita korostetaan tietyn, tarkasti määritellyn käyrän mukaan. Soitettaessa esivahvistin tekee täsmälleen käänteisen korjauksen: korostaa bassot takaisin ja vaimentaa diskantin. Lopputuloksena ääni palautuu tasapainoiseksi, uraan mahtuu pidempi soittoaika ja taustakohina jää pienemmäksi. Juuri tämän vuoksi levysoittimen signaalia ei voi kytkeä suoraan mihin tahansa linjatuloon ilman phono-esivahvistinta – muuten ääni kuulostaa ohuelta ja kirkkaalta.

CD ja DVD mikroskoopin alla: kuopista dataa

Vinyyli tallentaa äänen jatkuvana, analogisena uran muotona. CD- ja DVD-levyt toimivat täysin eri periaatteella: ne tallentavat numeroita eli bittejä. Levyn pinnalla kiertää spiraalirata, jossa vuorottelevat kuopat (pits) ja tasaiset alueet (lands). Laser valaisee radan, ja valo heijastuu eri tavoin kuopan ja tasaisen kohdan rajalta. Valoilmaisin tulkitsee heijastuksen muutokset ykkösiksi ja nolliksi. Mitään neulaa ei tarvita, joten levy ei kulu soitettaessa. Ensimmäinen kuluttajille myyty soitin, Sony CDP-101, toi tämän tekniikan koteihin vuonna 1982.

Erot näkyvät suoraan mittakaavassa. CD:n kuopat ovat noin 0,5 mikrometriä leveitä ja vähintään noin 0,83 mikrometriä pitkiä, ja ne luetaan 780 nanometrin infrapunalaserilla. DVD pakkaa huomattavasti enemmän dataa pienemmillä kuopilla ja tiheämmällä radalla, ja se käyttää lyhyempiaaltoista punaista 650 nanometrin laseria. Blu-rayssä siirryttään vielä lyhyempiaaltoiseen siniseen 405 nanometrin laseriin, jolloin kuopat ja raidat voivat olla pienimmät. Mitä lyhyempi laserin aallonpituus, sitä tarkemmaksi valopiste saadaan tarkennettua ja sitä pienempiä yksityiskohtia levylle mahtuu.

Analoginen vai digitaalinen – kaksi tapaa säilyttää ääni

Ero vinyylin ja optisen levyn välillä ei ole vain tekninen yksityiskohta, vaan kaksi perustavaa tapaa tallentaa ääni. Analogisella LP:llä uran muoto seuraa alkuperäistä ääniaaltoa portaattomasti, aivan kuten lämpömittarin elohopeapatsas seuraa lämpötilaa. Digitaalisella CD:llä sama aalto on mitattu tuhansia kertoja sekunnissa ja muutettu numeroiksi, jotka tallennetaan kuoppina. Toisto kokoaa numeroista taas jatkuvan aallon.

Käytännössä tämä näkyy kestävyydessä ja äänenlaadussa. Digitaalinen tallenne voidaan kopioida täydellisesti ilman, että laatu heikkenee, eikä laser kuluta levyä. Analoginen ura taas kuluu jokaisella soittokerralla hieman, kerää pölyä ja on herkkä naarmuille – juuri siksi mikroskooppikuvissa näkyy niin paljon roskaa. Monet kuulijat silti arvostavat vinyylin ääntä ja fyysistä esineellisyyttä, mikä selittää levyjen paluun suosioon.

Vaikka digitaalinen tallennus on tehokasta, vinyylillä on yhä vankka kannattajakuntansa. Levyjä on painettu myös ennennäkemättömille materiaaleille: Neuvostoliitossa populaarimusiikkia monistettiin salaa jopa käytetyille röntgenfilmeille, mikä kertoo siitä, kuinka yksinkertainen uraan perustuva tallennustekniikka pohjimmiltaan on.

Yleisimmät väärinkäsitykset

• ”Mikroskooppikuvan möykyt ovat musiikkia.” Eivät ole. Suurennetuissa kuvissa näkyvät irtokappaleet ovat pölyä ja likaa; musiikki on uran seinämien hienovaraisissa mutkissa.
• ”Levyä voi katsoa tavallisella mikroskoopilla yhtä tarkasti.” Ei voi. Näin suuret suurennokset vaativat elektronisuihkun; valomikroskoopin erotuskyvyn rajoittaa valon aallonpituus.
• ”Stereossa on kaksi erillistä uraa.” Molemmat kanavat ovat samassa urassa, sen kahdella kohtisuoralla seinämällä.
• ”CD ja LP tallentavat äänen samalla tavalla.” LP on analoginen (jatkuva ura), CD digitaalinen (kuopat eli bitit).

Usein kysytyt kysymykset (UKK)

Mitä LP-levyn urassa oikeastaan näkyy 1000-kertaisessa suurennoksessa?

Näkyvissä on yhden uran mutkitteleva seinämä, joka alkaa muistuttaa karua rotkoa. Kuvissa erottuvat tummat kappaleet ovat pölyä ja likaa, eivät itse tallennettua ääntä. Juuri tämä lika kuuluu soitettaessa rahinana ja rätsähdyksinä.

Miksi levyn pinta pitää päällystää kullalla ennen kuvausta?

Elektronimikroskooppi vaatii, että kohde johtaa sähköä, jottei se varaudu elektronisuihkun alla ja vääristä kuvaa. Vinyyli on sähköä eristävää muovia, joten pintaan sputteroidaan muutaman nanometrin ohut kultakerros. Kulta johtaa hyvin eikä hapetu ilmassa.

Miten yksi ura voi sisältää stereon kaksi kanavaa?

Uran poikkileikkaus on 90 asteen V-muoto, jonka seinämät ovat kohtisuorassa toisiinsa nähden. Vasen kanava on leikattu toiseen seinämään ja oikea toiseen. Koska seinämät ovat eri suunnissa, neula voi seurata niitä itsenäisesti ja äänirasian kaksi kelaa poimivat kanavat erikseen.

Kumpi kestää paremmin kulutusta, LP vai CD?

CD:tä luetaan laserilla ilman kosketusta, joten levy ei periaatteessa kulu soitettaessa. LP:tä soitettaessa neula koskettaa uraa fyysisesti, joten pinta kuluu vähitellen ja likaantuu. Molemmat vaurioituvat naarmuista ja huonosta säilytyksestä.

Voiko levyä katsoa tavallisella valomikroskoopilla?

Uran voi erottaa karkeasti jo hyvällä valomikroskoopilla tai jopa suurennuslasilla, mutta satojen tai tuhansien kertojen suurennokset ja kolmiulotteisen näköinen tarkkuus vaativat elektronimikroskoopin. Valon aallonpituus rajoittaa sen, kuinka pieniä yksityiskohtia valolla voi enää erottaa.
