Kasetti-nauhakaiku ja kasetti-mellotron – näin ne toimivat ja rakentuvat

Kasetti-nauhakaiku on yksi tee-se-itse-elektroniikan klassikoista: tavallisesta C-kasetista ja muutamasta nauhurin osasta syntyy soundiefekti, joka toistaa äänen pienellä viiveellä ja luo tunnelmallisen kaiun. Samaa mekaniikkaa hyödyntämällä voi rakentaa myös niin kutsutun kasetti-mellotronin, jossa nauhan nopeutta säätämällä muutetaan toistettavan äänen korkeutta. Tässä oppaassa käydään läpi selkokielellä, mitä nauhakaiku oikeastaan on, miten se toimii, mistä sen tunnistettava soundi syntyy, millainen historia laitteella on ja mitä kannattaa ottaa huomioon, jos haluaa rakentaa oman version.

Mikä nauhakaiku on?

Nauhakaiku (englanniksi tape echo tai tape delay) on viive-efekti, joka tallentaa äänen magneettinauhalle ja toistaa sen hetkeä myöhemmin. Kun sama ääni kuullaan ensin suorana ja sitten viiveellä, syntyy kaiun tai toiston vaikutelma. Toisin kuin pelkkä kaikukomori tai digitaalinen efektilaite, nauhakaiku perustuu fyysiseen magneettinauhaan ja mekaaniseen nauhan kuljetukseen – juuri siitä syntyy sen erottuva, hieman elävä ja epätäydellinen ääni.

Perusajatus on yksinkertainen. Magneettinauhaan kirjoitetaan ääni yhdessä kohdassa (kirjoituspää), ja se luetaan takaisin hieman kauempaa (lukupää). Koska nauha liikkuu näiden kahden pään välillä tietyllä nopeudella, lukeminen tapahtuu aina pienellä viiveellä kirjoittamiseen nähden. Tämä aikaero on se viive, jonka korva kuulee kaikuna. Kun luettu signaali vielä kierrätetään takaisin kirjoituspäähän, kaiku toistuu yhä uudelleen ja uudelleen vähitellen vaimentuen.

Näin nauhakaiku toimii

Nauhakaiun toiminta rakentuu kolmen asian varaan: tallennuksen ja toiston erottamisen, viiveen pituuden ja takaisinkytkennän. Käydään ne läpi yksitellen, jotta kokonaisuus avautuu myös aloittelijalle.

Erilliset luku- ja kirjoituspäät

Tavallisessa kasettisoittimessa on yksi yhdistetty äänipää. Nauhakaiussa tallennus ja toisto erotetaan: kirjoituspää (record head) tallentaa tulevan äänen nauhalle, ja erillinen lukupää (playback head) lukee sen hetken kuluttua. Mitä kauempana päät ovat toisistaan, sitä pidempi viive syntyy. Osassa laitteita käytetään vielä kolmatta päätä, pyyhkäisypäätä (erase head), joka tyhjentää nauhan ennen uutta tallennusta, jotta sama kohta nauhaa voidaan käyttää yhä uudelleen.

Viiveen pituus: päiden välimatka ja nauhan nopeus

Viiveen kesto määräytyy kahdesta tekijästä: kirjoitus- ja lukupään välisestä etäisyydestä sekä nauhan liikenopeudesta. Jos päät ovat kaukana toisistaan tai nauha liikkuu hitaasti, viive on pitkä. Jos päät ovat lähekkäin tai nauha kulkee nopeasti, viive on lyhyt – äärimmillään niin lyhyt, että se kuullaan slapback-tyyppisenä nopeana kertauksena rockabillyn tapaan. Monissa oikeissa laitteissa viiveen säätö toteutettiin juuri mekaanisesti: lukupäätä tai nauhan nopeutta liu’uttamalla.

Takaisinkytkentä eli toistojen määrä

Kun lukupään toistama signaali syötetään takaisin kirjoituspäähän, kaiku ei kuulu vain kerran vaan toistuu yhä uudelleen. Tätä kutsutaan takaisinkytkennäksi (feedback), ja monissa laitteissa säädintä kutsutaan nimellä intensity tai repeats. Pienellä takaisinkytkennällä saadaan muutama hiipuva toisto; suurella määrällä kaiku voi jäädä soimaan loputtomasti ja ruokkia itseään niin, että syntyy villisti värähtelevä itsesoiva ääni. Juuri tämä hallittu kaaos on monen muusikon mielestä nauhakaiun hauskin ominaisuus.

Miksi nauhakaiku kuulostaa erilaiselta kuin digitaalinen viive

Digitaalinen viive toistaa signaalin lähes täydellisesti ja tasaisesti. Nauhakaiku ei tee niin – ja juuri siksi siitä pidetään. Nauhapohjaisen soundin ominaislaatu syntyy useasta pienestä epätäydellisyydestä, jotka yhdessä tekevät äänestä elävän.

• Wow ja flutter. Nämä ovat nauhan kuljetuksen pieniä nopeusvaihteluita. Wow on hidasta ja säännöllistä huojuntaa, flutter nopeampaa ja epäsäännöllisempää. Ne saavat toistojen sävelkorkeuden huojumaan hienovaraisesti, mikä kuulostaa korvaan ”lämpimältä”. Vanhetessaan laite huojuu yleensä yhä enemmän.
• Nauhan saturaatio. Kun signaali tallennetaan magneettinauhalle voimakkaalla tasolla, nauha ”kyllästyy” ja lisää ääneen pehmeää säröä sekä luonnollista kompressiota. Tämä paksuntaa toistoja ja pyöristää ääntä.
• Tummenevat toistot. Jokaisella nauhakierroksella ylätaajuudet vaimenevat hieman, joten perättäiset kaiut muuttuvat tummemmiksi ja utuisemmiksi. Digitaalinen viive pitää kaiut sellaisinaan, ellei niitä erikseen suodateta.

On hyvä tietää, että kaikki asiantuntijat eivät pidä nauhan saturaatiota pääsyynä soundiin; osa korostaa, että suurin osa luonteesta tulee nimenomaan wow- ja flutter-huojunnasta. Lopputulos on silti sama: nauhakaiku elää tavalla, jota puhdas digitaalinen viive ei jäljittele ilman tarkoituksellista mallinnusta.

Nauhakaiun lyhyt historia

Nauhaan perustuva kaiku syntyi aikanaan studioiden kekseliäisyydestä, ennen kuin sitä varten rakennettiin erillisiä laitteita.

• Les Paul (1940–1950-luku). Kitaristi ja keksijä Les Paulia pidetään yhtenä nauhakaiun pioneereista. Hän kokeili ääniviiveitä omilla nauhurikytkennöillään jo varhain, ja hänen tunnetuin varhainen esimerkkinsä on noin vuoden 1950 tienoilta.
• Ray Butts EchoSonic (1952). Yksi ensimmäisistä kannettavista vahvistimista, joihin nauhakaiku oli rakennettu sisään.
• Watkins Copicat (1958). Brittiläinen, suosittu ja edullinen nauhakaikulaite, joka vei efektin laajaan käyttöön.
• Maestro Echoplex (1959). Legendaarinen laite, jossa viiveaikaa säädettiin liu’uttamalla kirjoitus- ja pyyhkäisypäätä suhteessa kiinteään lukupäähän.
• Roland RE-201 Space Echo (1974). Monen mielestä kaikkien aikojen klassikko: useita lukupäitä, kaikulevy mukana ja vapaasti kiertävä nauhasilmukka, joka vähentää kulumista ja huojuntaa. Takaisinkytkennän nostaminen saa laitteen itsesoimaan avaruudellisesti.

Nauhakaiku oli siis pitkään studioiden ja muusikoiden perustyökalu, ennen kuin digitaaliset viiveet ja ohjelmistopohjaiset jäljitelmät veivät 1980-luvulta lähtien pääroolin. Vintage-laitteiden arvostus on sen jälkeen vain kasvanut.

Kasetti-nauhakaiun rakentaminen itse

Tee-se-itse-nauhakaiun viehätys on siinä, että klassisen soundin perusteet voi toteuttaa halvoista osista. Lähtökohta on yleensä tavallinen C-kasetti tai purettu kasettinauhuri, josta hyödynnetään nauhan kuljetusmekaniikkaa ja ääniäpäitä. Ideana on luoda signaalille reitti, jossa ääni kirjoitetaan nauhalle, luetaan hieman myöhemmin ja kierrätetään osittain takaisin.

Perusperiaate on seuraava, vaikka toteutustapoja on monia:

1. Äänisignaali ohjataan esivahvistimen kautta kirjoituspäähän, joka tallentaa sen liikkuvalle nauhalle.
2. Lukupää lukee saman kohdan hetken kuluttua – tästä syntyy viive.
3. Osa luetusta signaalista sekoitetaan takaisin kirjoitukseen, jolloin saadaan toistuva kaiku.
4. Suora ääni ja viivästetty ääni sekoitetaan lopuksi yhteen ulostuloon.

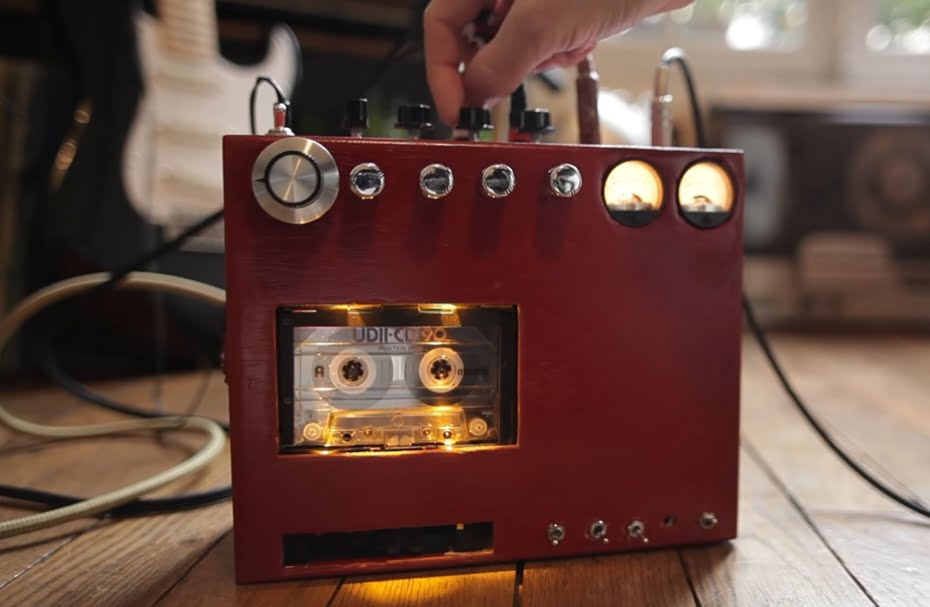

Valmiita, vaiheittaisia rakennusohjeita löytyy verkosta. Yksi tunnetuimmista on DIY Cassette Tape Echo -ohje, jossa projekti käydään läpi kuvien kanssa. Myös elektroniikkablogi Hackaday on esitellyt kasettipohjaisen viiveen rakentamista. Rakentelusta kiinnostuneen kannattaa huomata, että kasettipohjainen kaiku on luonteeltaan lo-fi: huojunta, kohina ja arvaamattomuus kuuluvat olennaisesti lopputulokseen eivätkä ole vikoja. Jos kaipaat samaa kädentaitoa toisessa äänilaitteessa, myös tee-se-itse-soittorasia on opettavainen pikkuprojekti, ja audioelektroniikan juottamiseen pääsee kiinni esimerkiksi putkivahvistimen rakennussarjan parissa.

Jos elektroniikan kytkennät tuntuvat isolta harppaukselta, kannattaa aloittaa pienemmästä. Aivan perusteista liikkeelle pääsee vaikkapa rakentamalla maailman yksinkertaisimman sähkömoottorin, joka opettaa sähkön ja magneettikentän perusperiaatteet kädestä pitäen.

Valmiit nauhakaikulaitteet ja vaihtoehdot

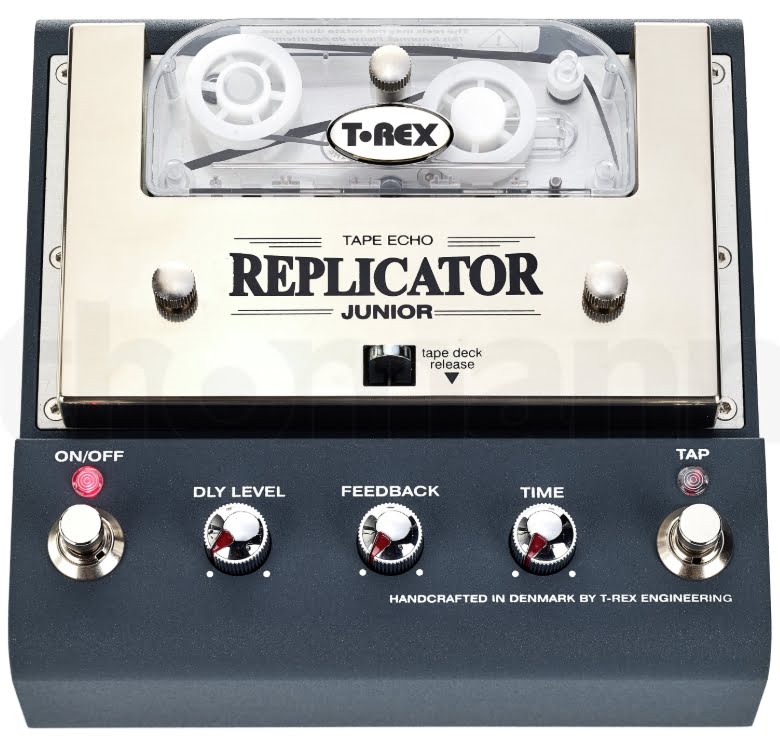

Jos et halua rakentaa itse, nauhakaiun soundin saa myös valmiista laitteista ja ohjelmistoista. Vaihtoehdot eroavat toisistaan aitouden, hinnan ja huoltovapauden suhteen. Markkinoilla on ollut muun muassa kasettipohjaisia nauhakaikuja, kuten T-Rex Replicator Junior Tape Echo. Sen suositushinta oli lanseeraushetkellä useita satoja euroja, ja laitetta on myyty verkossa esimerkiksi Thomannin kaltaisissa soitinverkkokaupoissa; aito nauhamekaniikka tekee tällaisista pedaaleista erikoisuuksia, mutta vaatii myös nauhakasettien vaihtoa ajan myötä.

Alla oleva taulukko kokoaa yleisimmät tavat saada nauhakaiun soundi. Hinnat ovat suuntaa antavia arvioita, sillä etenkin vintage-laitteiden ja käytettyjen pedaalien hinnat vaihtelevat kunnon ja kysynnän mukaan.

Huomaa, että digitaaliset nauhakaikusimulaatiot – sekä pedaaleina että tietokoneen ohjelmistoliitännäisinä – ovat nykyään hyvin uskottavia. Ne mallintavat myös wow- ja flutter-huojuntaa sekä nauhan säröä, joten pelkkä soundi on helpoin ja edullisin saavuttaa niillä. Aito nauhapohjainen laite tai oma rakennelma antaa kuitenkin fyysisen, arvaamattoman tuntuman, jota moni harrastaja arvostaa.

Mikä on mellotron – ja mitä kasetti-mellotron tarkoittaa?

Nauhan kuljetus ei rajoitu pelkkään kaikuun. Samasta mekaniikasta voi rakentaa myös soittimen, jota kutsutaan arkikielessä kasetti-mellotroniksi. Termi vaatii kuitenkin täsmennyksen, koska se sekoitetaan helposti oikeaan mellotroniin.

Alkuperäinen mellotron

Mellotron on 1960-luvun alussa Birminghamissa, Englannissa kehitetty sähkömekaaninen kosketinsoitin. Se pohjautui Harry Chamberlinin aiempiin nauhakosketinsoittimiin. Olennaista on, että jokaisen koskettimen alla on oma magneettinauhaliuska, jolle on etukäteen äänitetty todellinen soitin – tyypillisesti jouset, huilu tai kuoro. Kun kosketinta painetaan, nauha painuu pyörivää akselia vasten ja kulkee lukupään ohi, jolloin kuullaan nauhalle tallennettu ääni. Yksi liuska soi kerrallaan noin kahdeksan sekuntia, minkä jälkeen se pysähtyy ja kelautuu takaisin alkuun. Koska nauha alkaa aina tunnetusta kohdasta, soitin toistaa äänen luonnollisen alukkeen ja häivytyksen. Mellotronia käyttivät kuuluisasti muun muassa The Beatles, King Crimson ja Genesis.

Niin sanottu kasetti-mellotron

Harrastajien rakentama kasetti-mellotron ei toimi samalla tavalla kuin aito soitin. Siinä yhdelle kasettinauhalle tallennetaan yleensä yksi tasainen ääni, ja koskettimistolla säädellään nauhan kuljetusnopeutta usein cv-/gate-ohjauksella (jännite ohjaa nopeutta). Korkeampi nuotti pyörittää nauhaa nopeammin ja nostaa äänen korkeutta, matalampi nuotti hidastaa ja laskee sitä. Lopputulos muistuttaa siis enemmän nauhapohjaista äänilähdettä tai syntetisaattoria kuin aitoa mellotronia, jossa jokaisella sävelellä on oma erillinen äänitteensä. Nimi on silti vakiintunut kuvaamaan tällaisia tee-se-itse-projekteja.

Juuri tämä ero tekee kasetti-mellotronista kiinnostavan rakennusprojektin: se yhdistää nauhan mekaniikan ja yksinkertaisen jänniteohjauksen tavalla, josta syntyy omaleimainen, hieman arvaamaton soitin. Vastaavaa luovaa nauhan ja magneettikentän hyödyntämistä on nähty myös muualla äänihistoriassa, kuten Neuvostoliiton röntgenfilmille poltetuissa LP-levyissä.

Yleisiä virheitä ja turvallisuus

Tee-se-itse-nauhaprojekteissa toistuvat samat sudenkuopat. Ne kannattaa tietää etukäteen, jotta turhautuminen jää vähäiseksi.

• Liian suuri takaisinkytkentä. Jos palautat liikaa signaalia, kaiku karkaa hallitsemattomaksi ulvonnaksi. Aloita pienellä määrällä ja lisää varovasti.
• Likaiset tai kuluneet äänipäät. Pölyyntynyt tai magnetoitunut pää tuottaa vaimeaa ja kohisevaa ääntä. Puhdista päät ja telat säännöllisesti.
• Tasojen sovittaminen. Liian voimakas signaali säröttää hallitsemattomasti, liian hiljainen hukkuu kohinaan. Nauhakaiku on herkkä oikealle äänitystasolle.
• Vanha nauha. Kulunut tai venynyt nauha lisää huojuntaa ja katkoja. Ensikokeiluun kannattaa ottaa ehjä kasetti.

Turvallisuuden kannalta tärkeintä on sähkö. Käytä matalajännitteisiä virtalähteitä ja vältä verkkojännitteen kanssa askartelua, ellet tiedä tarkkaan mitä teet. Jos purat vanhan laitteen, varmista ettei siinä ole latautuneita kondensaattoreita, ja irrota laite verkosta ennen käsittelyä. Juotostyöt kannattaa tehdä hyvin tuuletetussa tilassa.

Kenelle projekti sopii?

Kasetti-nauhakaiku ja kasetti-mellotron sopivat erityisesti niille, jotka pitävät kokeilevasta äänenkäsittelystä ja käsillä tekemisestä. Jos kaipaat täydellisen puhdasta ja toistettavaa viivettä, digitaalinen laite tai ohjelmisto on parempi valinta. Jos taas arvostat lo-fi-estetiikkaa, elävää huojuntaa ja sitä tunnetta, että rakensit soundin itse, tee-se-itse-reitti palkitsee. Perustaidot elektroniikasta, kärsivällisyyttä säätämiseen ja valmius hyväksyä epätäydellisyys ovat tärkeämpiä kuin kallis kalusto. Innostusta nauhan ja nostalgisen tekniikan pariin löytyy myös vanhojen äänilaitteiden historiasta, kuten siitä kun maailman ensimmäinen CD-soitin Sony CDP-101 mullisti äänentoiston.

Usein kysytyt kysymykset (UKK)

Mitä eroa on nauhakaiulla ja viiveellä?

Viive (delay) on yleistermi kaikille efekteille, jotka toistavat äänen myöhemmin. Nauhakaiku on tapa toteuttaa viive magneettinauhan avulla. Sen erottaa digitaalisesta viiveestä tyypillinen huojunta, pehmeä saturaatio ja toistojen tummuminen.

Voiko nauhakaiun rakentaa tavallisesta kasettisoittimesta?

Periaatteessa kyllä. Tavallisessa soittimessa on yksi yhdistetty äänipää, joten viiveen saamiseksi tallennus ja toisto on erotettava tai nauhan reitti muokattava niin, että sama kohta luetaan kirjoituksen jälkeen. Verkossa on useita rakennusohjeita, mutta projekti vaatii elektroniikan perustaitoja.

Onko kasetti-mellotron oikea mellotron?

Ei varsinaisesti. Aidossa mellotronissa jokaisella koskettimella on oma, etukäteen äänitetty nauhaliuska. Kasetti-mellotronissa yhden nauhan nopeutta muutetaan sävelkorkeuden tuottamiseksi, joten se muistuttaa enemmän nauhapohjaista syntetisaattoria. Nimi on silti vakiintunut tee-se-itse-maailmassa.

Miksi nauhakaiku kuulostaa lämpimältä?

Lämmin vaikutelma syntyy useasta epätäydellisyydestä: wow- ja flutter-huojunta liikuttaa hienovaraisesti sävelkorkeutta, nauhan saturaatio lisää pehmeää säröä ja kompressiota, ja toistot tummuvat kierros kierrokselta. Yhdessä nämä tekevät äänestä elävän verrattuna tasaiseen digitaaliseen viiveeseen.

Tarvitseeko nauhakaiku huoltoa?

Kyllä. Nauha kuluu, äänipäät likaantuvat ja magnetoituvat, ja telat sekä rullat vaativat puhdistusta. Säännöllinen puhdistus ja nauhan vaihto pitävät soundin kunnossa. Juuri huollon tarve on yksi syy, miksi monet valitsevat digitaalisen jäljitelmän aidon nauhalaitteen sijaan.
