Näin motorisoidaan Etch a Sketch ja tehdään sillä vaikka animaatiota

AdminSB

Etch a Sketch on monelle tuttu piirustuspöytä, jossa pyörivillä nupeilla ohjataan piirustuspäätä, joka raaputtaa pöydän sisällä olevaa jauhetta pois siten, että piirtimen reitti näkyy.

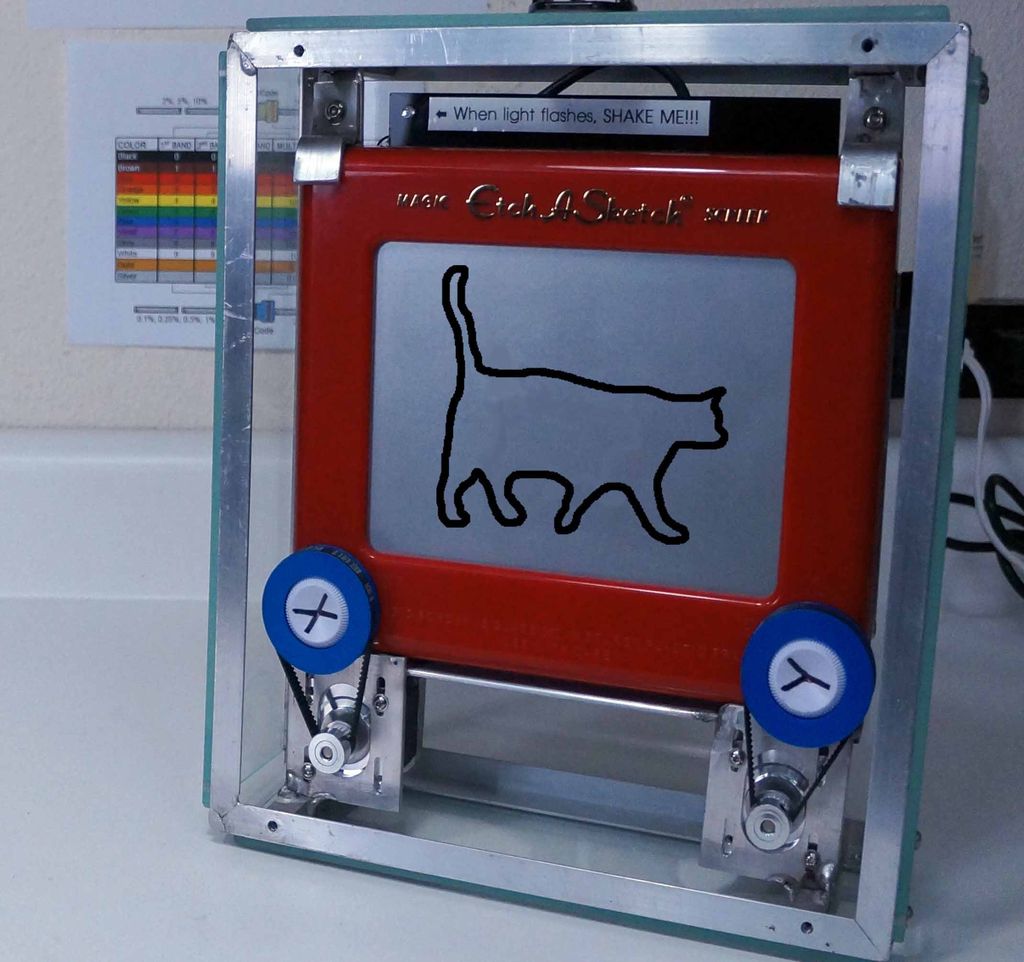

CNC Etch a Sketch (and Video Player)

Näissä laitteissa on joitain harjautuneita tekijöitä, jotka osaavat piirtää sen melko täydellisen ympyränkin. Nyt on kuitenkin niin, että insinööri haluaa automatisoida piirtimen, koska se on järkevää. Tässä projektissa rakennetaan pyöriviin nuppeihin kiinnitetyt moottorit, joita ohjataan Raspberry Pi -yksikön avulla.

Ilmaisen ohjelman avulla voi täten piirtää minkä tahansa kuvan Etch a Sketch -tauluun.

Takaosa

Onpa tekijä innostunut toteuttamaan animaatioitakin. Tällöin puuha on hieman työlästä, sillä jokaisen kuvan jälkeen joutuu itse ravistelemaan piirtotason tyhjäksi. Tämänkin olisi voinut automatisoida.

Oheisilla videoilla esitellään projekti. Ensin lopputulos, sitten laitteen osat:

AMAZING Etchasketch Robot Plays Cat Videos using Raspberry Pi:

CNC Etchasketch Robot Overview:

Instructables-sivustolla on vielä tarkemmat ohjeet: CNC Etch a Sketch (and Video Player) : 7 Steps (with Pictures).

Varsin näppärä rakennelma, joka oikeasti on hauska.

Lähde: Instructables
