Näin rakennetaan 32×32 valovastuksen kamerakenno DIY

AdminSB

Työteliäisyys palkitaan. Tämä mies nimittäin rakensi itse 32×32 valovastuksen kennoston, joka siten kuvaa 1024 pikselin kuvia.

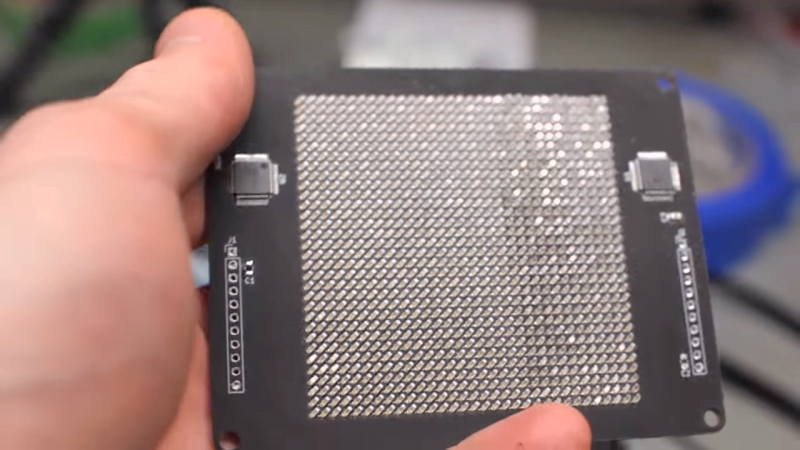

Valmis kenno (Photoresistor)

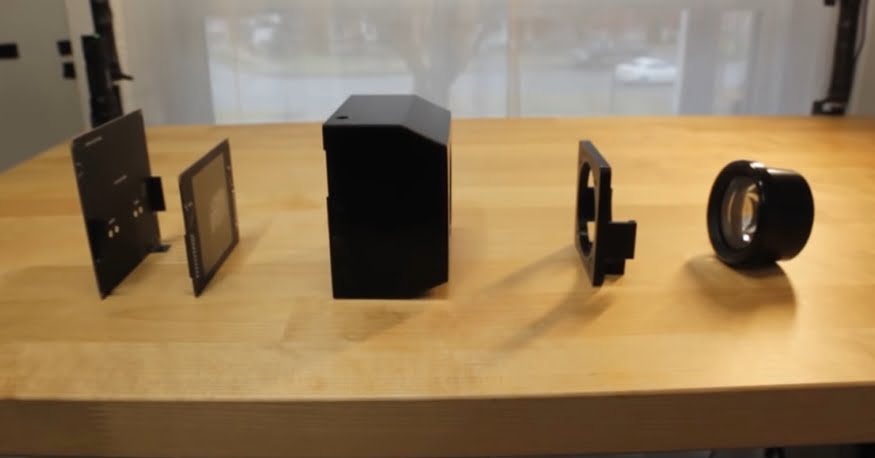

Kameran osat

Kamera suunniteltiin 3d-mallinnusohjelmalla ja printattiin 3d-tulostimella. Kenno toimii yksinkertaisesti lukien valovastusten arvot yksitellen vasemmalta oikealle ja ylhäältä alas. Laskennasta huolehtii arduino. Muistikortille tallentuu bitmap.

Oheisella videolla esitellään rakkennelma – I Made My Own Image Sensor! (And Digital Camera):

Kamerakenno ja koko kamera on siis itse suunniteltu ja kasattu. Ensimmäisten kokoomiskertojen jälkeen täytyi tutkia ongelmia mm. laservaloa käyttäen – Ongelmia oli sekä ohjelmassa että juotoksissa. Lopulta tuli kuitenkin valmis ja toimiva kamera.

Tämä on melko opettavainen projekti, kun kerrotaan ja selitellään kuinka digitaalinen kamera toimii. Hieno projekti.

Projektin tietopankit löytyvät:

GitHub
HackADay.io
Instructables

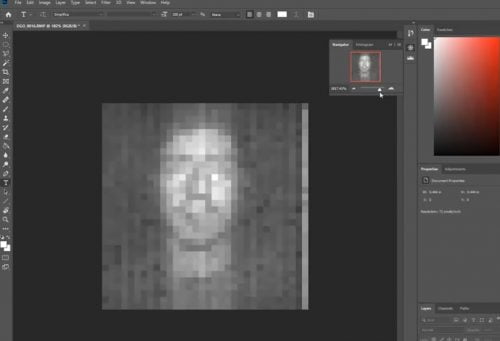

Omakuva

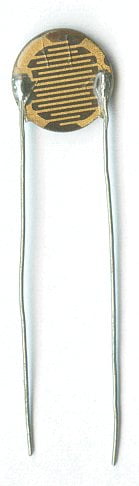

LDR-tyyppinen vastus

Lähde: Image Sensor From Discrete Parts Delivers Glorious 1-Kilopixel Images | Hackaday
