Digitaalinen aurinkokello – Digital Sundial näyttää ajan numeroina auringonvalolla

Perinteinen aurinkokello on nerokkaan yksinkertainen laite, mutta sen lukeminen vaatii kellotaulun ja varjon tulkitsemista. Digitaalinen aurinkokello ratkaisee tämän: se näyttää kellonajan selkein numeroin käyttäen ainoana energianlähteenään auringonvaloa. Tunnetuin oikeasti myynnissä ollut esimerkki on saksalainen Digital Sundial, joka toimii täysin ilman sähköä ja liikkuvia osia. Tässä artikkelissa käydään läpi, miten laite toimii, mistä idea on peräisin, mitä se maksoi ja mitä vaihtoehtoja on tarjolla nyt.

Mikä on digitaalinen aurinkokello?

Digitaalinen aurinkokello on laite, joka esittää kellonajan numeroina samaan tapaan kuin tavallinen digitaalikello, mutta ilman elektroniikkaa. Ajan muodostaa auringonvalo, joka lankeaa laitteen läpi tarkasti suunniteltujen kuvioiden mukaisesti. Termillä gnomon tarkoitetaan aurinkokellon varjon heittävää osaa; digitaalisessa versiossa tämän tilalla on maski- tai reikärakenne, joka päästää valoa läpi vain oikeiden numeroiden kohdalta.

Laite on passiivinen: se ei sisällä paristoja, moottoreita eikä aurinkopaneelia. Aika päivittyy sitä mukaa kuin aurinko liikkuu taivaalla, ja luonnollisesti näyttö toimii vain valoisaan aikaan. Kyseessä ei siis ole korvaaja rannekellolle vaan pikemminkin oivaltava design- ja tiedekappale, joka yhdistää tuhansia vuosia vanhan ajanmittauksen nykyaikaiseen esitystapaan.

Näin Digital Sundial toimii

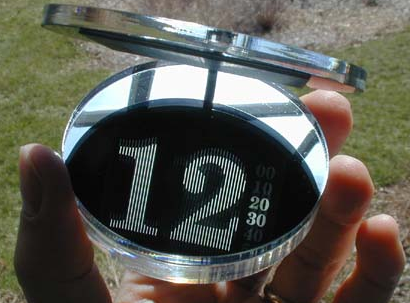

Saksalaisen Digital Sundialin toiminta perustuu kahteen tarkasti suunniteltuun maskiin eli valoa suodattavaan levyyn. Ensimmäinen maski jakaa auringonvalon ohuiksi juoviksi, ja toiseen maskiin numerot on kirjoitettu vastaavina juovina. Kun valo kulkee molempien läpi, oikean numeron muotoinen valokuvio lankeaa läpikuultavalle taululle. Kuvio muuttuu auringon liikkuessa, jolloin näkyvä lukema vaihtuu.

Lukema luetaan laitteen alle vaakatasoon asetetun peilin kautta. Kello toimitetaan kahdella jalustalla: ikkunatelineellä ja pöytätelineellä, jotka on esiaseteltu ostajan maantieteellisen sijainnin leveysasteelle. Ikkunamalli asetetaan etelään (eteläisellä pallonpuoliskolla pohjoiseen) suuntautuvan ikkunan sisäpuolelle. Näyttö päivittyy 10 minuutin välein ja käyttää 12 tunnin muotoa, joten sekuntitarkkaan ajanottoon laite ei ole tarkoitettu.

Laitetta valmistettiin kahtena versiona, pohjoiselle ja eteläiselle pallonpuoliskolle, tuetuille leveysasteille noin 30–55 astetta. Ikkunamalli on korkeudeltaan noin 15 senttimetriä ja leveydeltään noin 7,5 senttimetriä, pöytämalli noin 7,5 senttimetriä korkea. Jokainen kappale on käsin koottu, mikä selittää sekä laitteen hinnan että sen rajallisen saatavuuden.

Digitaalisen aurinkokellon tausta ja historia

Ajatus numeroina näyttävästä aurinkokellosta on lähtöisin matematiikasta. Brittiläinen matemaatikko Kenneth Falconer esitti fraktaaligeometriaa käsittelevässä työssään niin kutsutun digitaalisen aurinkokellon lauseen: teoriassa on mahdollista rakentaa kappale, jonka valon läpäisyn muodostama kuvio voi olla lähes minkä tahansa muotoinen katselusuunnasta riippuen. Toisin sanoen kappale voisi heittää eri hetkinä eri numeroita esittäviä varjoja.

Idea tuli laajemmin tunnetuksi, kun matemaatikko ja tiedekirjoittaja Ian Stewart käsitteli sitä Scientific American -lehden palstallaan vuonna 1991 otsikolla ”What in Heaven Is a Digital Sundial?”. Artikkelin innoittamina saksalaiset Hans Scharstein, Daniel Scharstein ja Werner Krotz-Vogel rakensivat toimivan prototyypin kesällä 1994. Laite patentoitiin (Yhdysvaltain patentti 5 590 093 vuonna 1996), ja versio siitä on asennettu Münchenin Deutsches Museumin katolle, missä se näyttää ajan minuutin tarkkuudella.

On hyvä huomata, että täydellisen tarkkaan digitaaliseen aurinkokelloon vaikuttavat fysiikan rajat: aurinko ei ole pistemäinen valonlähde vaan näkyy taivaalla noin puolen asteen kokoisena kiekkona, ja valon taipuminen asettaa rajan pienimmille mahdollisille rakenteille. Siksi käytännön laitteet näyttävät ajan karkeammin, esimerkiksi 10 minuutin välein, eivätkä matematiikan salliman ideaalin tarkkuudella.

Hinta ja saatavuus

Digital Sundialin hinta oli Euroopassa 91 euroa, minkä päälle tuli postikuluja 2,30 euroa Saksan sisällä ja 4,60 euroa muualle Eurooppaan. Yhdysvalloissa hinta oli 129 dollaria ja postikulu 6 dollaria (Kanadaan 10 dollaria). Laite lähetettiin joko Saksasta tai Vermontista tilaajan sijainnin mukaan.

Tärkeä huomio: valmistajan Digital Sundials International -verkkosivun mukaan tuote on ollut loppuunmyyty vuodesta 2023 alkaen, eikä sitä ole tämän artikkelin päivityshetkellä syksyllä 2026 saatavilla. Jos siis törmäät vanhaan juttuun, jossa kellon voi ”tilata 91 eurolla”, tieto on vanhentunut. Alkuperäistä laitetta kannattaa etsiä lähinnä keräilymarkkinoilta, ja alla esitellyt vaihtoehdot ovat useimmille käytännöllisempi tie.

Tee-se-itse: 3D-tulostettu digitaalinen aurinkokello

Kun valmista laitetta ei ole saatavilla, suosituin vaihtoehto on avoimen lähdekoodin, 3D-tulostettava malli. Tunnetuimman version on tehnyt ranskalainen Mojoptix-projekti: siinä sylinterimäiseen gnomoniin on porattu tarkkaan laskettu reikäkuvio, joka heittää varjoihin numeroita esittävän kuvion. Malli näyttää ajan noin klo 10–16 välillä, ja siitä on omat versiot pohjoiselle ja eteläiselle pallonpuoliskolle.

Suunnittelutiedostot (OpenSCAD-skripti ja STL-tiedostot) ovat vapaasti ladattavissa Thingiverse-palvelusta, joten ainoa kustannus on 3D-tulostukseen tarvittava materiaali. Tulostus vaatii kärsivällisyyttä, sillä yksityiskohtainen kappale voi viedä kymmeniä tunteja. Jos et pääse itse tulostamaan, valmiiksi koottuja versioita myydään käsityömarkkinapaikoilla, mutta perusidea on nimenomaan ilmainen ja avoin.

Hilavitkutimessa on esitelty tämä varjoihin digitaalisen ajan piirtävä 3D-aurinkokello tarkemmin. Jos taas haluat aloittaa perinteisemmästä, kannattaa katsoa ohjeet itse rakennettuun aurinkokelloon. Poikkeuksellisista ajannäyttäjistä kiinnostuneille löytyy myös LED-valoilla varjoja luova Bulbdial-kello sekä ajan sähkeaakkosin näyttävä morsekello.

Kenelle digitaalinen aurinkokello sopii?

Digitaalinen aurinkokello ei kilpaile tarkkuudessa tavallisen kellon kanssa, joten se on ennen kaikkea keskustelunavaus, sisustusesine ja opetusväline. Se sopii hyvin:

• Tiede- ja matematiikkaharrastajille, joita kiehtoo fraktaaligeometrian ja optiikan yhdistäminen arkiseen esineeseen.
• Sisustajille ja lahjaa etsiville, jotka haluavat etelään suuntautuvaan ikkunaan puheenaiheen.
• Opettajille, jotka havainnollistavat auringon liikettä ja valon käyttäytymistä.
• 3D-tulostuksen harrastajille, joille avoin malli tarjoaa haastavan ja palkitsevan projektin.

Jos taas etsit luotettavaa ajannäyttöä sään vaihdellessa, tavallinen kello on järkevämpi valinta – digitaalinen aurinkokello lakkaa näyttämästä aikaa heti, kun aurinko peittyy pilviin tai laskee.

Yleisiä väärinkäsityksiä

Muutama seikka menee usein sekaisin:

• ”Se toimii aurinkopaneelilla.” Ei toimi. Laite on täysin passiivinen; auringonvalo muodostaa numerot suoraan, eikä sitä muuteta sähköksi.
• ”Sama kello käy kaikkialla.” Ei käy. Malli valitaan pallonpuoliskon ja leveysasteen mukaan, ja teline suunnataan sijainnin perusteella.
• ”Se näyttää ajan yölläkin.” Ei näytä. Ilman auringonvaloa näyttö on pimeä, joten kello toimii vain valoisaan aikaan.
• ”Voin tilata alkuperäisen milloin vain.” Et tällä hetkellä. Valmistajan mukaan tuote on ollut loppuunmyyty vuodesta 2023.

Usein kysytyt kysymykset (UKK)

Toimiiko digitaalinen aurinkokello ilman sähköä?

Kyllä. Laite on täysin passiivinen eikä sisällä paristoja, moottoreita tai aurinkopaneelia. Kellonajan muodostaa pelkkä auringonvalo, joka lankeaa tarkasti suunniteltujen maskien tai reikien läpi.

Kuinka tarkasti se näyttää ajan?

Saksalainen Digital Sundial päivittää lukeman noin 10 minuutin välein, ja tunnetut 3D-tulostettavat mallit näyttävät ajan karkeasti noin 20 minuutin tarkkuudella. Fysiikan rajat, kuten auringon kiekon koko ja valon taipuminen, estävät sekuntitarkan näytön.

Voiko sen käyttää missä tahansa?

Ei suoraan. Laitteesta valitaan versio pohjoiselle tai eteläiselle pallonpuoliskolle, ja teline suunnataan käyttöpaikan leveysasteen mukaan. Alkuperäistä myytiin tuetuille leveysasteille noin 30–55 astetta.

Mistä digitaalisen aurinkokellon voi hankkia nyt?

Alkuperäinen Digital Sundial on valmistajan mukaan ollut loppuunmyyty vuodesta 2023. Käytännöllisin tapa saada oma on tulostaa avoimen lähdekoodin malli itse tai teettää se, sillä suunnittelutiedostot ovat vapaasti ladattavissa.

Onko digitaalinen aurinkokello sama asia kuin tavallinen aurinkokello?

Idea on sama – aika luetaan auringonvalosta – mutta esitystapa eroaa. Perinteinen aurinkokello näyttää ajan varjon sijaintina kellotaululla, kun taas digitaalinen versio muodostaa valosta suoraan luettavat numerot.
